169. Назначение подпольных контактов и их установка в лифтах
Подпольные контакты устанавливают в лифтах с кабинами, имеющими подвижной пол. Они служат для контроля наличия в кабине пассажира или груза массой более 15 кг. Подпольные контакты расположены на нижней балке каркаса кабины и приводятся в действие подвижным полом. В лифтах с раздвижными дверями применяют контакты типа ВПК-2010, ВПК-2110 и др. Величина хода контакта должна быть не менее 4 мм, глубина западания (провала) контакта 2—4 мм. Общий вид подпольного контакта переключателя ВПК-2110 со снятой крышкой показан на рис. 47. При входе в кабину пассажира пол кабины опускается
и нажимает на штифт. При опускании штифта
размыкается верхний контакт и замыкается нижний, что вызывает
переключение цепей управления и сигнализации лифта. Гофрированная
резиновая манжета, расположенная между подвижным штифтом и корпусом
переключателя, предотвращает попадание пыли на контакты.

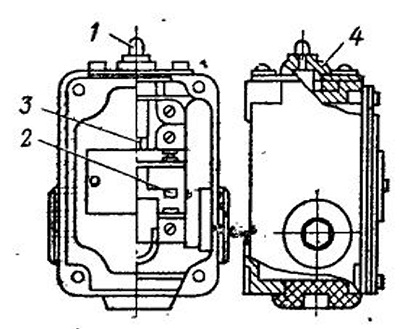

Рис. 47. Подпольный переключатель
1 — штифт; 2. 3 — контакты; 4 — манжета
