167. Конструкция и принцип действия
электрических предохранительных устройств лифтов
К электрическим предохранительным устройствам относятся контакторы
дверей шахты и кабины, подпольные контакты, концевые выключатели
предохранительных устройств. Лифты должны быть снабжены электрическими
предохранительными устройствами, включенными в цепь управления и
обеспечивающими снятие напряжения с приводного электродвигателя лифта,
наложение механического тормоза и остановку кабины. Контакты концевого
выключателя, ловителей, ограничителя скорости, а также контакты иатяжных
устройств уравновешивающих канатов и канатов ограничители скорости
выполняют несамовозвратными. Концевой выключатель предотнращает подъем и
спуск кабины за пределы крайних остановок. Он срабатывает под действием
кулачков, закрепленных на канате ограничителя скорости. Два концевых
выключателя устанавливают в шахте: одни выше верхнего этажа, другой
несколько ниже нижнего этажа. Воздействие на концевые выключатели
оказывает отводка, укрепленная на кабине. В лифтах используются концевые
выключатели типа ВК-211, ВК-200Б, ВК-211Б.
168. Как работают концевые выключатели в лифтах? Концевой выключатель
ВК-211 (рис. 46) снабженный механизмом переключения контактов
мгновенного действия, работает следующим образам. При воздействии на
ролик в направлении стрелки рычаг поворачивается и с помощью пружины
поворачивает поводок. Поводок сжимает пружину под воздействием ролика,
соединенного с коромыслом. При среднем положении поводка отжимается
собачка и силой сжатия пружины коромысло перебрасывается в другое
положение. Правый контакт коромысла размыкается, а левый замыкается. В
свободном положении ролика подвижная система выключателя под действием
пружины поводка возвращается в исходное положение. Если снять эту
пружину, то концевой выключатель будет работать без самовозврата.
Концевые выключатели ВК-211, ВК-200Б и ВК-211Б используют также для
блокировочных устройств ловителей, ограничителя скорости, контроля
натяжения подъемных канатов и каната ограничителя скорости.

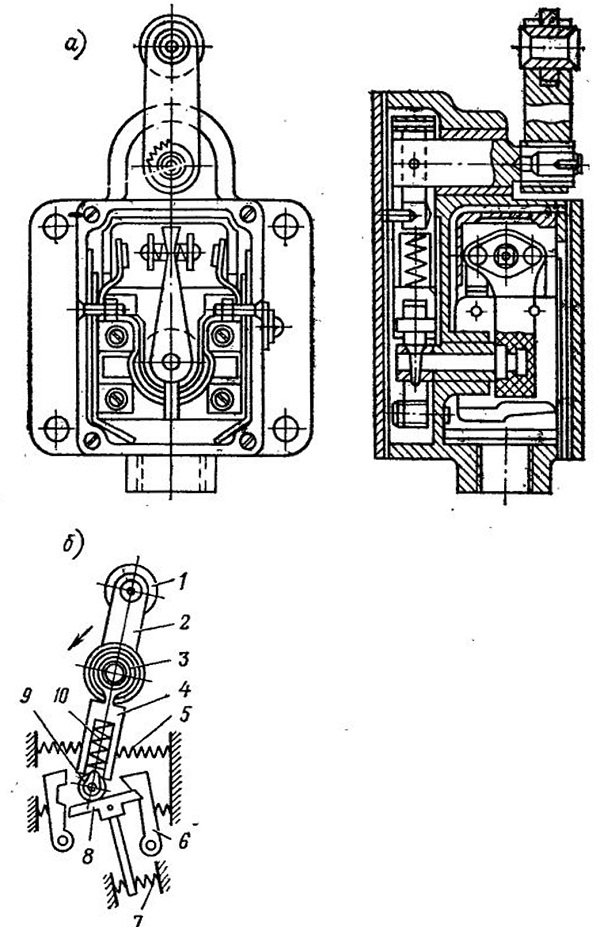

Рис. 46. Концевой выключатель ВК-211
а — общий вид; б — кинематическая схема: 1, 9 — ролики; 2 — рычаг; 3, 5,
10 — пружины; 4 — поводок; 6 — собачка; 7 — контакт; 8 — коромысло
