3.4. АППАРАТУРА УПРАВЛЕНИЯ ЛИФТОМ
157. Назначение электромагнитных реле в управлении лифтов
Электромагнитные реле предназначены для
усиления управляющих сигналов, их используют для переключения
электрических аппаратов в цепях управления. Реле изготовляют с катушками
для включения на напряжение постоянного и переменного тока (рис. 40, а,
б). Рассмотрим, как работает электромагнитное реле времени постоянного
тока. Катушка реле укреплена на сердечнике. К сердечнику на качающейся
опоре прикреплен якорь, удерживаемый в отключенном положении возвратной
пружиной. Работа реле времени основана на том, что при отключении или
закорачивании катушки реле ток в катушке исчезает не мгновенно, а
постепенно уменьшается за счет явлении самоиндукции. При включении
катушки в сеть в магнитной системе реле возникает магнитный поток, под
действием которого якорь быстро, без выдержки времени, притягивается к
сердечнику.
Если закоротить или отключить катушку, то постепенно уменьшающийся в ее
обмотке ток будет поддерживать магнитный поток реле. Вот почему якорь
остается притянутым к сердечнику еще некоторое время после отключения
катушки. Когда сила притяжения якоря к сердечнику (в связи с уменьшением
потока) станет меньше усилия возвратной пружины, якорь реле отпадет.
Время, в течение которого якорь остается притянутым после отключении или
закорачивания катушки, называется временем выдержки реле. Так как якорь
связан с подвижным мостиковым контактом контактной системы, то контакты
реле будут замыкаться (или размыкаться) с выдержкой времени. Время
выдержки реле зависит от типа реле, способа выключения катушки,
регулировки и находится в пределах ОД—3 с.

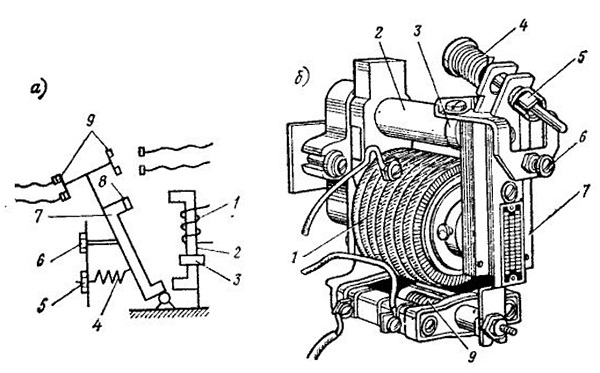

Рис. 40, Электромагнитное реле времени постоянного
тока
в —схема реле времени; б — общий вид в сборе реле; 1 — катушка; 2—
сердечник; 3 — гильза; 4 — возвратная пружена; 5 — регулировочная гайка;
6 — упорный винт; 7 — якорь; 8 — прокладка; 9 —контактная система
