2.4. ШАХТА ЛИФТА. ДВЕРИ ШАХТЫ. ЗАМКИ. НАПРАВЛЯЮЩИЕ. БАШМАКИ

Замок для одностворчатых распашных дверей пассажирского лифта

108. Какой замок применяют для одностворчатых распашных дверей пассажирского лифта? Для одностворчатых распашных шахтных дверей пассажирского лифта применяют замок, показанный на рис. 8. Основные части замка расположены в двери, а установка электрической (или механической) блокировки расположена в зоне дверной обвязки на стене шахты.

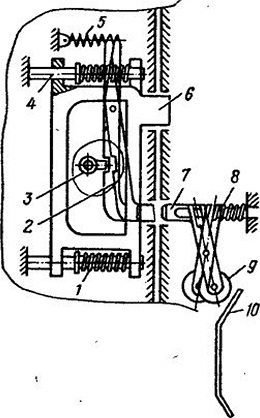

Рис. 8. Схема автоматического и неавтоматического замков пассажирского лифта
1 — пружина неавтоматического замка; 2 —рычаг; 3 — личинка;
4 — направляющая; 5 —пружина рычага; 6 —защелка; 7 —ригель; 8 — пружина ригеля; 9 — отводной ролик: 10 — отводка
