2.4. ШАХТА ЛИФТА. ДВЕРИ ШАХТЫ. ЗАМКИ. НАПРАВЛЯЮЩИЕ. БАШМАКИ





 Замки распашные двери шахт лифтов





105. Какими замками снабжены распашные двери шахт? Одностворчатые двери снабжены ригельными замками, а двухстворчатые — шпингалетно-ригельными. Схема шпингалетно-ригельного замка показана на рис. 7. Шпингалет может заходить в верхнюю и в нижнюю обвязку двери. Отверстие для шпингалета должно быть на 0,4—0,6 мм больше его диаметра. Шпингалет устанавливают так, чтобы при запирании ригелем его свободный ход при воздействии на ручку замка не превышал 2 мм. Шпингалетные замки широко применяют в распашных дверях грузовых лифтов.

Основные элементы замка размещены в двери по всей высоте, а элементы механической и электрической блокировки — на стеяке шахты, непосредственно около двери. На рис. 8 показана схема автоматического и неавтоматического замков распашных дверей пассажирского лифта. Автоматический замок служит для запирания двери шахты, прежде чем кабина отойдет от уровня этажной площадки более чем на 150 мм. Неавтоматический замок служит для удержания дверн в закрытом положении. Отпирание замка снаружи шахты невозможно.

106. Каковы основные требования к дверным замкам лифта? Для обеспечения безопасной работы лифта кабина должна перемещаться только тогда, когда все шахтные двери закрыты. Двери шахты лифтов всех типов делают со специальными замками, автоматически запирающими дверь после того, как кабина уйдет от уровня этажной площадки иа расстояние 150 мм и более. При работе лифта элементы замков шахтных дверей взаимодействуют с отводками, установленными на кабине.

107. Какие замки применяют в распашных дверях грузовых лифтов? В распашных дверях грузовых лифтов широко применяют шпингалетные замки (см. рис. 7). Основные элементы этого  замка размещены в двери, по всей ее высоте, а элементы механической и электрической блокировки — на стене шахты, непосредственно около двери.

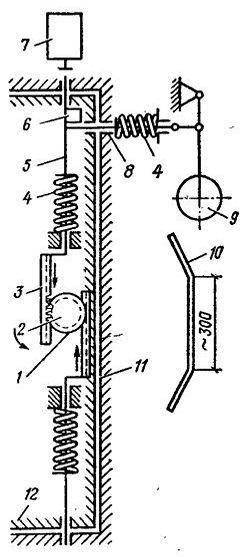

Рис. 7. Схема шпингалетно-ригельного замка
1 — шестерня: 2 —рукоятка; 3 —
зубчатая рейва; 4 — пружина; 5 — штанга: 6 — выступ: 7 —контактное устройство; 8 — ригель; 9 — отводной ролик; 10 — отводка на кабине; 11— дверная обвязка; 12 — дверь шахты
