Распределитель пленкообразующих материалов ДС-105 (ДС-105А)для нанесения поперечных и продольных борозд
Распределитель пленкообразующих материалов ДС-105 (ДС-105А) предназначен
также для нанесения поперечных и продольных борозд шероховатости на
поверхности цементобетонного покрытия. Распределитель (рис. 128)
является однопроходной машиной производительностью до 1600 м/смену,
которая работает в комплекте безрельсовых бетоноукладочных машин ДС-100
(ДС-110), следуя за трубчатым финишером ДС-104(ДС-104А).
Распределитель ДС-105(ДС-105А) выполнен на базе унифицированного
самоходного четырехопорного пневмоколесного шасси, аналогичного шасси,
на котором смонтирован трубчатый финишер ДС-104(ДС-104А). На раме шасси
установлены дизельный двигатель мощностью 34,6 кВт, приводящий во
вращение гидронасосы привода механизмов шасси и смесителя
пленкообразующей жидкости; бак вместимостью 1140 л для пленкообразующей
жидкости с лопастным смесителем, приводимым во вращение гидромотором;
шестеренный насос 5 для подачи жидкости в распылительное устройство;
пульт управления движением машины и рабочими органами.
Снизу поперек рамы на двух гидроцилиндрах
закреплены направляющие, по которым может перемещаться каретка со щеткой
10 для устройства борозд шероховатости на поверхности покрытия. Каретка
приводится в движение от высоюэмоментного гидромотора через цепную
передачу и канатно-блочную систему.

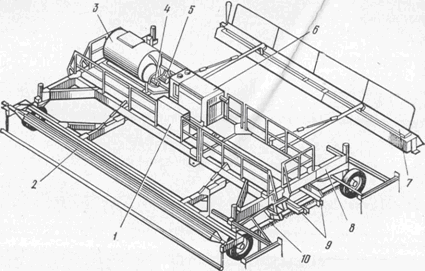

Рис. 128. Распределитель пленкообразующих материалов ДС-105 (ДС-105А):
1 — пульт управления, 2 — ролик для влагозащитной пленки, 3— бак, 4—
гидромотор, 5 — шестеренный насос, 6 — двигатель, 7 — распылительное
устройство, 8 —шасси, 9 — направляющие, 10 — щетка
В передней части рамы смонтирован ролик для влагозащитной пленки, а
сзади установлено распылительное устройство, выполненное в виде
поперечной трубки с девятнадцатью быстроотсекающими соплами, закрытой
сверху и с боков защитным кожухом.
Конструкция и параметры привода ходовых колес механизма передвижения,
механизмов поворота машины, гидроцилиндров регулирования рабочих органов
у распределителя ДС-105(ДС-105А) такие же, как у трубчатого финишера
ДС-104(ДС-104А).
