Общее устройство карбюраторного двигателя






Принцип действия. Сгорание топлива происходит в расположенной внутри цилиндра двигателя камере, куда жидкое топливо вводится в смеси с воздухом или раздельно. Тепловая энергия, полученная при сгорании топлива, превращается в механическую работу. Продукты сгорания удаляются из цилиндра, а на их место всасывается новая порция топлива. Совокупность процессов, происходящих в цилиндре от впуска заряда (рабочей смеси или воздуха) до выпуска отработанных газов, составляет действительный или рабочий цикл двигателя.
Системы и механизмы двигателя и их назначение. Кривошипно-шатунный механизм воспринимает давление газов в цилиндрах и преобразует возвратно-поступательное движение поршней во вращательное движение коленчатого вала. Он состоит из цилиндра (рис. 1), головки, поршня, поршневого пальца, шатуна, картера, коленчатого вала и других деталей.
Система питания производит подготовку новой порции рабочей смеси, состоящей из воздуха и топлива, и ее подвод в цилиндры двигателя. У карбюраторного двигателя она состоит из воздухоочистителя, фланца, карбюратора, впускного трубопровода, топливного насоса с фильтром-отстойником, бензопровода и бензобака.
Механизм газораспределения управляет своевременным впуском свежего заряда топлива и выпуском отработавших газов. Он состоит из распределительных шестерен, кулачкового вала, толкателя, пружины и клапанов.
Система зажиганияу карбюраторных двигателей обеспечивает подачу импульса электротока высокого напряжения на контакты свечи для получения искры, необходимой для воспламенения рабочей смеси.
Система охлаждения предотвращает перегрев двигателя отводом тепла от стенок цилиндров и головок. Она состоит из водяных рубашек, блока 3 и головок, радиатора, вентилятора водяного насоса и других элементов.

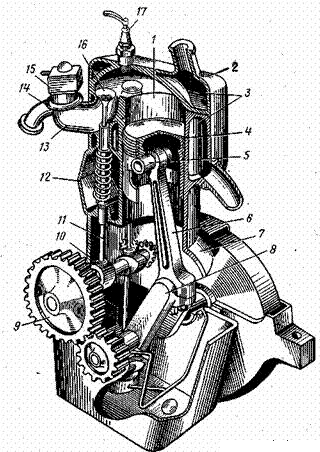

Рис. 1. Схема устройства четырехтактного карбюраторного двигателя
Система смазки обеспечивает подачу масла к трущимся поверхностям и отвод продуктов износа. Она состоит из масляного поддона, насоса, фильтров грубой и тонкой очистки масла, маслопроводов и масляных клапанов.




Кроме перечисленных систем и механизмов двигатель оборудуется пусковым устройством, приборами контроля и управления и вспомогательными механизмами, например подогревателями.
Основные понятия и термины. Мертвые точки — это крайние положения, занимаемые поршнем при его движении. Наиболее отдаленное положение поршня от оси коленчатого вала называется верхней мертвой точкой (ВМТ), наиболее близкое положение — нижней мертвой точкой (НМТ).
Хоя поршня — это расстояние между крайними положениями поршня, равное двойному радиусу кривошипа.
Рабочий объем цилиндр а-— это объем, освобождаемый в цилиндре при перемещении поршня от ВМТ до НМТ.
Объем камеры сжатия — это о0ъем пространства, образуемого над поршнем при положении его в ВМТ.
Полный объем цилиндра — это сумма рабочего объема и объема камеры сжатия.
Степень сжатия — это отношение полного объема цилиндра к объему камеры сжатия.
