Строительные копровые установки


Для подвешивания и направления свайного молота, а также для установки, направления и поддерживания сваи при ее погружении в грунт применяют копровые установки.
Копровые установки:
— по разновидности — башенные, крановые и плавучие; по способу установки — несамоходные (передвижные) и самоходные;
— по роду привода — паровые, электрические и дизельные;
- -по назначению — универсальные и специальные, предназначенные для выполнения какого-либо одного вида свайных работ.
Применяют копры на рельсовом ходу, гусеничные, пневмо-колесные, шагающие.
ГОСТ 14612—69 предусматривает следующие основные параметры копров для изготовителей: грузоподъемность, высоту копра, вылет мачты, ширину колеи копра, ширину направляющих мачты, конструктивную массу копра, поперечный и продольный установочные наклоны мачты для приведения в вертикальное положение или необходимый рабочий наклон мачты.
Грузоподъемность копра Р — наибольшая суммарная масса одновременно подвешенных свай, наголовника и погружателя.
Полная высота копра Н — расстояние от опорной плоскости копра до оси верхнего грузового блока подъема.


Рис. 1. Свайные копры:
а — универсальный: б – крановый копер

Вылет мачты — расстояние между продольной осью вертикально установленной на копре сваи и осью вращения платформы копра.

Ширина колеи копра В — расстояние между продольными осями, проходящими через середины опорных поверхностей у ходового устройства копра (колес, гусениц).

Ширина направляющих мачты копра В{ — расстояние между крайними точками направляющих мачты в ее поперечном сечении.

Конструктивная масса копра — масса копра с противовесом. Самоходные копры устанавливают на рельсовом гусеничном и колесном ходу. Крановый копер выполнен как навесное оборудование одноковшового экскаваторах дополнительной направляющей стрелой в нижней части, закрепляемой распорками.

Коэффициент устойчивости свайных копров равен 1,5.

—

Копровые установки (копры) предназначены для погружения свай в грунт забивкой при помощи специального рабочего оборудования — свайных молотов.

Различаются следующие виды копровых установок: вертикальные копры — для забивки вертикальных свай, наклонные и маятниковые копры — для забивки наклонных свай, универсальные — для забивки свай в любом положении и копры на базе экскаваторов или гусеничных кранов.

Копры могут быть смонтированы на катках, колесных или гусеничных тележеках и плавучих средствах.

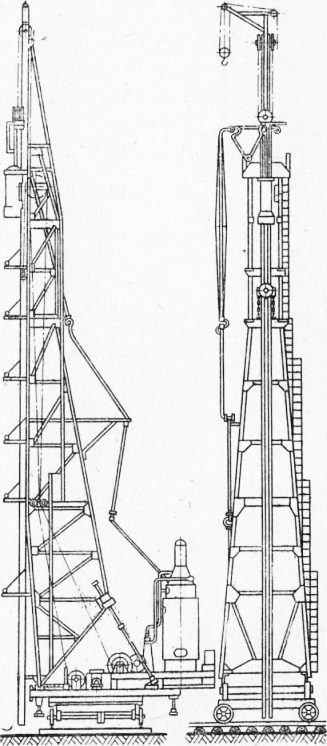

На рис. 2 изображен универсальный копер СССМ-582.

В строительстве больше применяются неуниверсальные копры на рельсовом ходу и самоходные копровые агрегаты на базе гусеничного трактора мощностью 100—130 л. с.

Копер СП-46 на рельсовом ходу имеет платформу, опирающуюся на четыре ходовых катка, выдвижную раму, расположенную над платформой и позволяющую осуществлять двухрядную забивку свай с одной установки копра,- трехсекционную мачту, шарнирно закрепленную на переднем конце выдвижной платформы. Мачта оснащена дополнительной четвертой секцией длиной 4 м, используемой для наращивания нижней секции при забивке свай ниже уровня платформы.

В средней части выдвижной рамы расположен механизм наклона, соединенный винтами с нижней секцией мачты.

Механизм оборудован стержневым указателем наклона мачты вперед и назад.

Копер оснащен двухбарабанной электрической лебедкой, приводимой в действие электродвигателем мощностью 15,6 кВт. Копер работает с дизель-молотом С-330 с массой ударной части 1800 кг.

Передвижные самоходные копровые установки, забивающие сваи длиной 8—16 м с массой от 2,5 до 7,5 т, монтируются на тракторах Т-100 (Т-100М).

В копровое оборудование такой установки входят рама, охватывающая кабину трактора, мачта, шарнирно-навешенная сздади или сбоку на( раму трактора, и дизель-молот.

Молот и свая поднимаются силовыми гидроцилиндрами посредством канатно-полиспастных систем.

Копровые установки выпускают для погружения сваи длиной от 7 до 20 м. Вес ударной части копров 1,2—3 тс.
