Стационарные и передвижные растворосмесители



Растворосмесители классифицируют: – по способу установки — стационарные и передвижные; – по технологическому процессу приготовления смеси — машины периодического и непрерывного действия.
Передвижные растворосмесители работают по принципу машин циклического действия и имеют полезную емкость барабана 40 и 80 л. Стационарные растворосмесители могут быть как цикличного, так и непрерывного действия.
В передвижных растворосмесителях (рис, 123, а) электродвигатель через клиноременную передачу и редуктор передает вращение валу смесительного барабана. Винтовые лопасти перемешивают замес. Зазор между ними и внутренней поверхностью барабана не превышает 10 мм во избежание заклинивания частиц смеси. Звездочка посредством цепи передает вращение валу механизма подъема ковша.

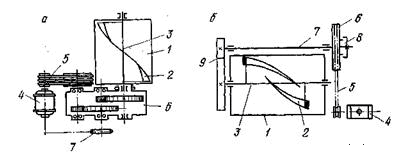

Рис. 123. Кинематические схемы растворосмесителей цикличного действия: а — передвижного; б — стационарного

Стационарный растворосмеситель (рис. 123, б) вращает вал посредством электродвигателя, клиноременной передачи, шкива, вала, зубчатой пары при включенной фрикционной муфте. Разгружается раствор при вращении лопастей через специальный разгрузочный люк, который находится в нижней части смесительного барабана.

Для транспортирования растворов по стальным трубам или прорезиненным рукавам применяют растворонасосы.
