Цементовозы, монтируемые на шасси грузового автомобиля

Цементовозы монтируются на шасси грузового автомобиля. Наиболее удобными для подачи цемента к месту строительства являются цементовозы с разгрузкой шнеками (рис. 128).
На шасси грузового автомобиля поставлен кузов, имеющий сверху загрузочный люк, закрываемый крышкой. В нижней части кузова имеется открытый сверху желоб со шнеком внутри него. В задней части кузова находится разгрузочная горловина.

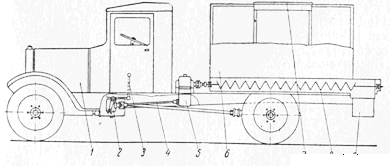

Рис. 128. Цементовоз с разгрузкой шнеками:
1 — автошасси; 2 — коробка отбора мощности; 3 — рычаг; 4 — карданный вал; 5 —редуктор; 6 — кузов; 7 — загрузочный люк; « — шнек; 9 — разгрузочная гооловина

Мощность для вращения шнека отбирается от коробки перемены передач коробкой отбора мощности.
Вращение передается шнеку от коробки посредством карданного вала и редуктора, соединенного с валом шнека уравнительной муфтой. Включение коробки отбора мощности осуществляется водителем при помощи рычага.
При вращении шнека цемент (или известь) перемещается назад по желобу и высыпается вниз на землю через горловину.
Кузов цементовоза загружают через верхний люк из силосных бункеров.


Рис. 129. Автоцементовоз ЦС-1:
1 — крышка разгрузочной горловины; 2 — пневматический цилиндр; 3— цистерна; 4 — крышка загрузочного люка; 5 — шасси автосамосвала

Имеются также конструкции цементовозов на шасси автомобиля ЗИЛ-150 с двумя параллельно расположенными разгрузочными шнеками.
Цемент из этих машин может разгружаться отдельными порциями равномерно по длине обрабатываемой полосы стабилизируемого грунта.
Время полного опорожнения кузова равно 10—12 мин. для одношнекового цементовоза и 6—7 мин. для двухшнекового.
Самосвальный автоцементовоз ЦС-1 (рис. 129) смонтирован на шасси автосамосвала ЗИЛ-585. Цистерна цементовоза установлена на подрамнике вместо самосвального кузова автомобиля и опрокидывается двумя гидравлическими цилиндрами автосамосвала. Сверху цистерна имеет загрузочный люк, закрываемый крышкой. В задней стенке цистерны предусмотрена разгрузочная горловина, закрываемая откидной крышкой; закрывается и открывается крышка при помощи пневматического цилиндра.
Для выгрузки из цистерны остатков цемента служат пневматические вибраторы, прикрепленные по бокам к днищу цистерны (на рис. 129 не видны).
Пневматический цилиндр и вибраторы питаются сжатым воздухом от компрессора и ресивера автомобиля. Работой цилиндра и вибраторов водитель управляет из кабины посредством воздушных кранов.
Самосвальная быстрая разгрузка цемента (или извести) из цементовоза ЦС-1 нехороша тем, что при падении на землю много цемента распыляется в воздух. Кроме того, цемент выгружается кучей и поэтому его необходимо лопатами вручную распределять по обрабатываемой полосе.
Подвозят, выгружают и распределяют цемент непосредственно перед перемешиванием его с грунтом, так как даже при небольшом ветре много цемента распыливается в воздух, причем улетучиваются главным образом самые мелкие и, следовательно, самые ценные частицы цемента. В сырую и дождливую погоду выгружать цемент и распределять его не следует, так как намокший цемент схватывается и становится не годным для использования по назначению.
