Дорожные бульдозеры с канатным управлением

Бульдозер Д-271 на тракторе С-80 изображен на рис. 3.

Трактор оборудуется лебедкой, направляющим блоком, подъемником и канатопроводной трубой.

Толкающая рама бульдозера отличается от арочной рамы кустореза и корчевателя тем, что состоит из двух отдельных брусьев 9, которые передними концами присоединяются к отвалу, а задними проушинами — к упряжным шарнирам. Подкосы служат для установки угла резания ножей отвала, для чего на брусьях сверху приварены проушины с тремя установочными отверстиями.

Подъем и спуск отвала осуществляются полиспастом.

Опускание и зарезание отвала в грунт происходят за счет его собственного веса; положение отвала по высоте устанавливает водитель при помощи лебедки управления.

Устройство отвала бульдозера и его сопряжение с толкающими брусьями рамы показаны на рис. 54. Отвал присоединяется к брусьям рамы пальцами и такими же пальцами соединяется с подкосами, удерживающими его в определенном положении. При перестановке пальцев в проушинах брусьев изменяется угол резания ножей. Перпендикулярность в плане отвала к брусьям фиксируется подкосами, соединенными пальцами с проушинами отвала и брусьев. В середине отвала с тыльной его стороны имеются проушины, к которым пальцем прикрепляется нижняя обойма полиспаста.

Упряжные шарниры толкающей рамы бульдозера одинаковы по конструкции с применяемыми для кусторезов и корчевателей.

Отвал бульдозера представляет собой лист, который в верхней части изогнут по радиусу, а в нижней части оставлен плоским; внизу к этому листу крепятся болтами режущие ножи.

Сзади к листу отвала приварены элементы жесткости: снизу— треугольная балка И и сверху — коробчатая балка. По бокам к листу приварены коробчатые щеки для соединения с брусьями и подкосами.

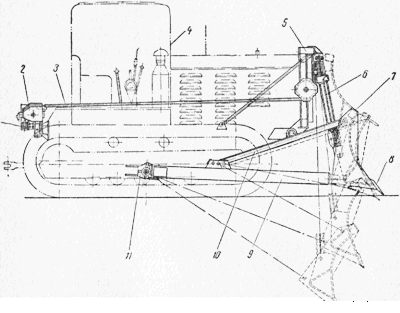

Рис. 3. Бульдозер Д-271:
1 — лебедка; 2 — направляющий блок; 3 — канатопроводная труба; 4 — трактор; 5 — подъемник; 6 — полиспаст; 7 — отвал; 8 — ножи; 9 — толкающий брус; 10— подкос; 11 — упряжной шарнир

При опускании отвала и движении трактора вперед ножи срезают слой грунта с поверхности забоя, и перед отвалом накапливается призма разрыхленного грунта, который перемещается к месту отсыпки. Грунт можно перемещать одновременно со срезанием или после срезания. Таким образом бульдозером разрабатывают грунт и планируют его поверхность.

Для облегчения работы и повышения производительности бульдозера его холостой ход можно использовать для рыхления грунта. Откидные зубья 2 (рис. 55) подвешены на отвале шарнирно. При движении вперед (рис. 55, б) отвал перемещает грунт, а зубья волочатся за ним, откинувшись назад по ходу. При обратном холостом ходе (рис. 5, а) зубья врезаются в грунт и рыхлят его.

При планировочных работах и в случаях, когда рыхлить грунт не требуется, зубья (рис. 5, в) поднимаются вверх и выключаются из работы.

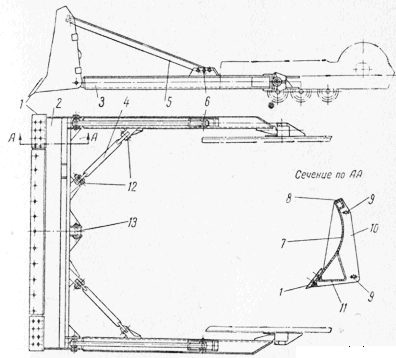

Рис. 4. Рама и отвал бульдозера Д-271-
1— ножи; г —отвал; 3 — толкающий брус; 4 — горизонтальный подкос? 5 — вертикальный подкос; 6 — палец; 7 — лист отвала; 8— верхняя балка жесткости; 9 — палец; 10—боковая щека; 11 — нижняя балка жесткости; 12 и 13 — палец

Подобные откидные зубья применены на бульдозере Д-312 на тракторе «Беларусь».

Рис. 5. Откидные зубья бульдозера:
а — рыхление при обратном ходе; б — резание и перемещение грунта; в — зубья выключены; 1 — отвал; 2 — зуб

Универсальный бульдозер Д-259А (рис. 6) монтируется на арочной раме 8 оборудованного трактора С-80, на которой монтируются также отвалы кустореза Д-174В и корчевателя Д-210Г.

Рис. 7. Установки отвала универсального бульдозера Д-259А:
а — поворот отвала в горизонтальной плоскости; б — поворот отвала в вертикальной плоскости

При помощи боковых толкателей 6 отвал можно повернуть в ту или иную сторону в горизонтальной плоскости под углом у к продольной оси трактора (рис. 7, а) и перекосить в вертикальной плоскости на угол относительно опорной поверхности гусениц (рис. 7, б).

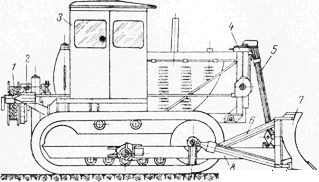

Рис. 6. Универсальный бульдозер Д-259А:
1 — лебедка; 2 — направляющий блок; 3 — трактор; 4 —подъемник; 5 —полиспаст; 6— боковой толкатель; 7—поворотный отвал; 8 — толкающая рама

Благодаря таким установкам отвала универсальный бульдозер выполняет некоторые работы, не доступные бульдозеру с неповоротным отвалом. Например, универсальный бульдозер может засыпать траншеи и канавы, двигаясь вдоль них и сваливая грунт в сторону засыпки (рис. 8, а); при аналогичной установке отвал может срезать дерновый покров и удалять его в сторону с полосы строящегося земляного полотна, а также срезать мелкий кустарник и одновременно сдвигать его в сторону от прохода машины.

При установке отвала по схеме, показанной на рис. 7, б с одновременным поворотом в плане, универсальный бульдозер применяется для разработки террас на косогорах и крутых склонах, а также для строительства земляного полотна в полувыемках-полунасыпях в гористых местностях (рис. 8, б).
Для планировки откосов насыпей и выемок универсальный бульдозер оснащается дополнительным отвалом — откосником (рис. 9).

Откосник крепится сбоку к основному отвалу и к арочной раме. Угол а установки отвала к горизонту можно изменять в пределах от 0 до 45°.

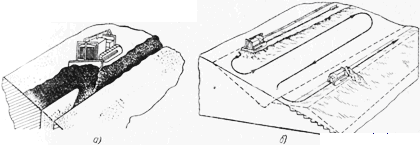

Рис. 8. Работа универсального бульдозера:
а — засыпка траншеи; б — нарезка террас и сооружение полунасыпи

Откосы планируют откосником, который срезает неровности при движении трактора вдоль подошвы откоса. Грунт, срезанный с откоса, ссыпается вниз и перемещается в сторону от подошвы откоса основным отвалом бульдозера; отсюда грунт может быть перемещен бульдозером, в зависимости от местных условий, вдоль или поперек земляного полотна.

Рис. 9. Бульдозер на тракторе мощностью 140 л. с. с откосником:
1 — трактор; 2—поворотный отвал; 3 — откосник

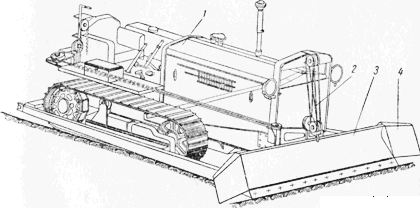

Рис. 10. Уширигели отвала бульдозера Д-216 на тракторе КД-35:
1 — трактор; 2 — полиспаст; 3 —отвал; 4— уширители

Для перемещения легких грунтов к отвалу прикрепляют уширители, увеличивающие ширину захвата и значительно повышающие производительность бульдозера (рис. 60).

Однако применять уширители при работе на тяжелых грунтах и при резании грунта не рекомендуется, так как при перемещении увеличенного объема грунта двигатель и ходовая часть трактора перегружаются и быстрее изнашиваются; производительность бульдозера в таких случаях не увеличивается из-за пониженных скоростей движения и невозможности перемещать отвалом увеличенное количество грунта в связи с перегрузкой трактора.
