14.5. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ ПЛАСТИН ШЕСТЕРЕННОГО НАСОСА




Назначение и конструктивные особенности. Важнейшими элементами, от качества изготовления которых зависят качество и долговечность шестеренного насоса, являются средняя, верхняя и нижняя пластины (рис. 14.4). Конструкции их аналогичны, как и технологические процессы изготовления, поэтому технология их производства может быть рассмотрена на примере технологии обработки средней пластины, к которой предъявляются более высокие технологические требования.

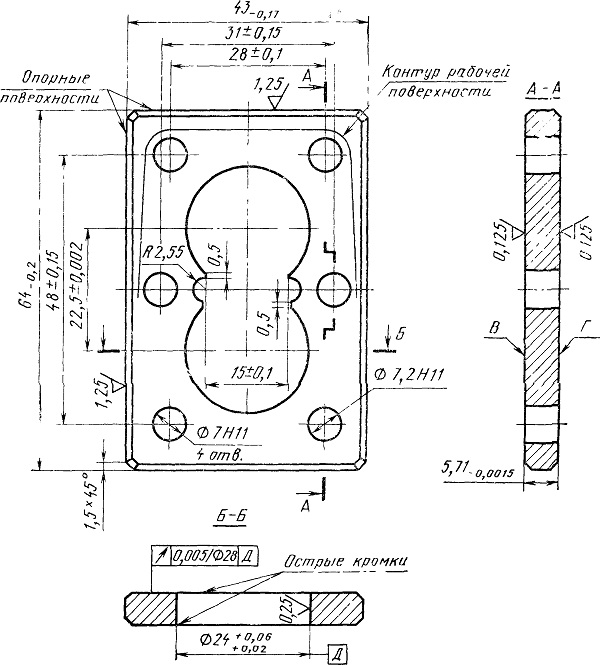

Рис. 14.4. Средняя пластина






Материал и вид заготовки. Пластины изготовляют из стали 95X18 (ГОСТ 5949—75). Заготовки получают из полосы 8X45 мм,

которую рубят на прессе на заготовки , обеспечивая отклонение от перпендикулярности сторон 0,5 мм.
