11.7. КОНСТРУКТИВНЫЕ И ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ ДЕТАЛЕЙ ОСТОВА ПРЯДИЛЬНЫХ МАШИН





Веретенные брусья прядильных машин





Веретенные брусья (рис. 11.17)—это важнейшие детали каркасного основания прядильной машины; они связывают ее рамы и стойки, соединяют и координируют взаимное положение основных узлов крутильного и мотального механизмов. На веретенных брусьях устанавливают веретена. Уменьшение обрывности нити при прядении зависит в значительной мере от точности изготовления веретенных брусьев.

Правильное вертикальное положение веретен на машине, расположение осей веретен в одной плоскости, соблюдение заданного межосевого расстояния между веретенами также зависят от точности изготовления брусьев.

По конструкции брусья представляют собой очень длинные чугунные отливки с относительно небольшим поперечным сечением в виде швеллера. Веретенные брусья разделяют на головные (правые и левые), промежуточные и хвостовые (правые и левые). Различная длина брусьев, количество отверстий в них требуют определенной универсальности применяемых приспособлений и быстрой их переналадки.

Головной брус прикреплен к головной раме, промежуточные брусья — к промежуточным стойкам, а хвостовой брус — к хвостовой раме. Брусья стыкуют между собой по торцовым поверхностям. Это разделение базовой детали каркаса требует возможно большего увеличения площади стыка в пределах заданного контура, а следовательно, хорошей плоскостности контактных поверхностей и тщательной их обработки.

Точное изготовление брусьев заданной длины значительно снижает трудоемкость работ при сборке остова. На некоторых заводах текстильного машиностроения точность сборки остова достигается путем пригонки по месту замыкающего звена, т. е. хвостового бруса, так как точность размерной цепи в целом определяется точностью замыкающего звена.

Установлено, что наиболее целесообразно располагать допуск на длину хвостового бруса симметрично относительно номинального допуска.

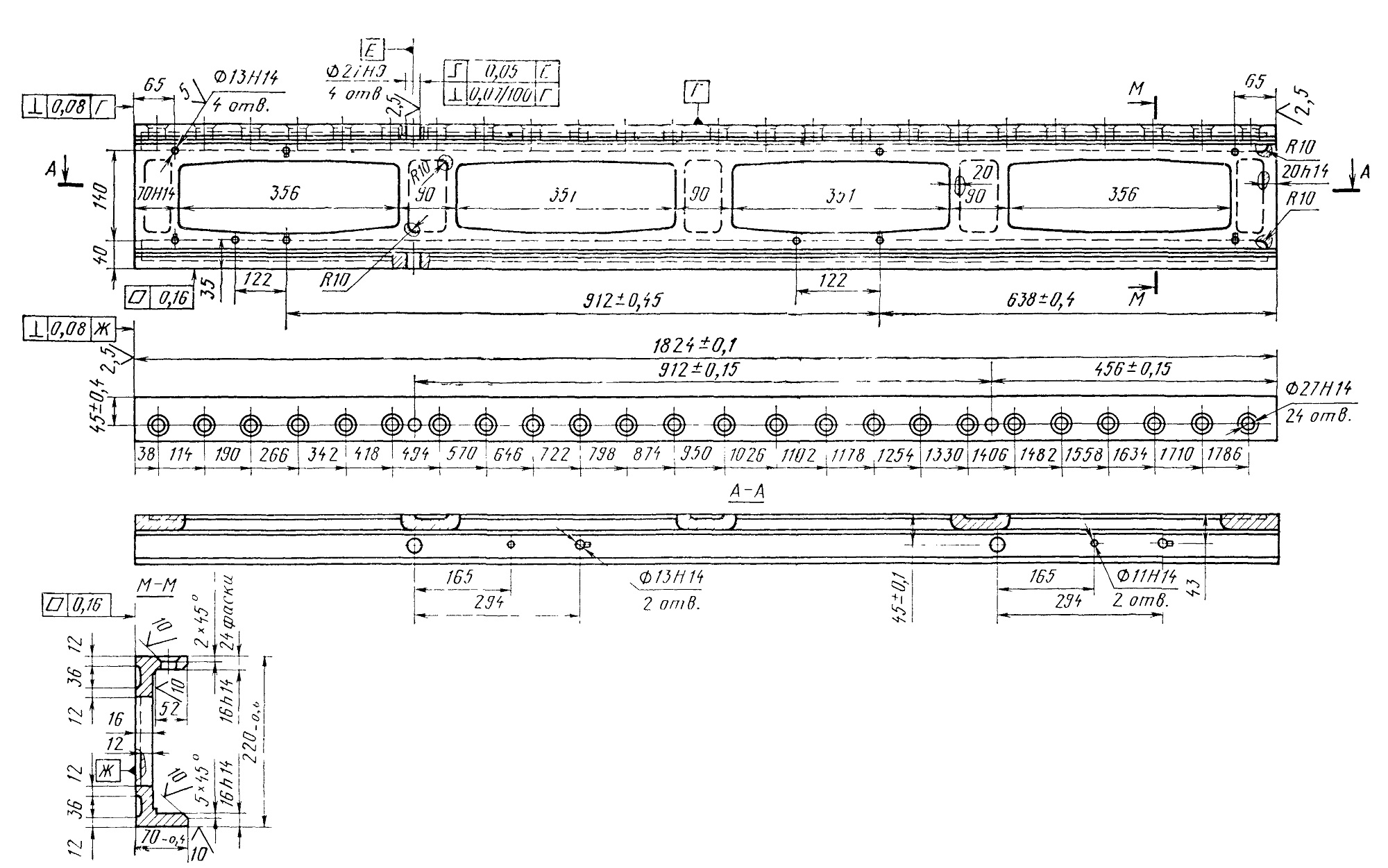

Рис. 11.17. Веретенный брус прядильной машины
