11.5. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ КОЛЕЦ ПРЯДИЛЬНЫХ И КРУТИЛЬНЫХ МАШИН

Технические требования к изготовлении колец прядильных и крутильных машин

К этим требованиям могут быть отнесены следующие.

1. Кольца должны быть изготовлены из материала, указанного в табл. 11.6.

2. Твердость колец при работе с металлическим бегунком HRC 60—65 для колец из стали 15ХМ, 40, 45 и ШХ15; HRC 53—57 для колец из стали 40X13; HV 800—1000 для колец из порошкового материала.

При работе с полиамидным бегунком для всех колец HRC 53—57. Разброс твердости в пределах одного кольца не должен превышать HRC 3.
3. Поверхность колец должна быть насыщена углеродом и азотом на глубину, указанную в табл. 11.7.

4. На рабочей поверхности колец не допускаются плены, сыпь, раковины, волосовины, следы коррозии и шлаковые включения. На рабочей поверхности колец из порошкового материала не допускается наличие пор и раковин размером более 0,25 мм; на нерабочих поверхностях колец из порошкового материала допускается 3—4 раковины диаметром до 0,5 мм.

5. Допускается изготовление стальных колец с матовой поверхностью.

6. Не указанные предельные отклонения размеров, приведенных на рис. 11.9, должны соответствовать: валов — h13; остальных — ± IT 14/2.

7. Отклонение от круглости колец по внутреннему диаметру и отклонение от плоскостности торцов не должны превышать значений, приведенных в табл. 11.8.

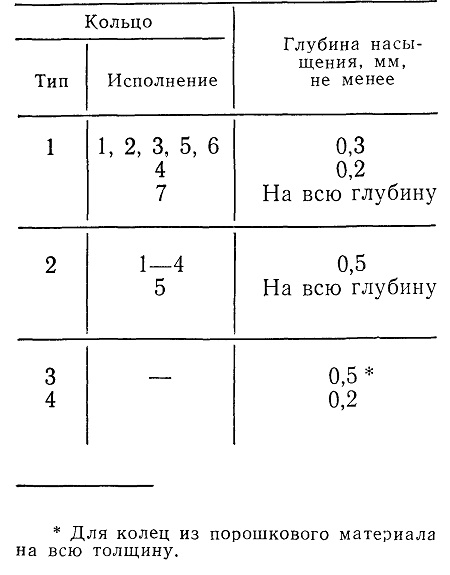

Таблица 11.7. Глубина насыщения углеродом и азотом поверхности кольца

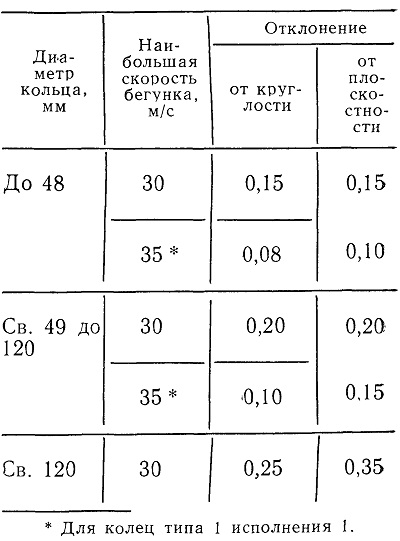

Таблица 11.8. Отклонения колец от круглости и торцов от плоскостности
