11.3. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ НАРУЖНЫХ И ВНУТРЕННИХ БЛОЧКОВ ВЕРЕТЁН

Технические требования

 К концентричности наружных и внутренних поверхностей блочков предъявляют высокие требования. Допуск радиального биения блочка относительно посадочного конуса не должен превышать 0,04 мм по наружным поверхностям и 0,08 мм по отверстиям внутренней полости, а допуск торцового биения по нижнему торцу — 0,1 мм. Допуск радиального
биения оправки при проверке блочка должен быть не более 0,005 мм. Такие требования к отклонению от соосности поверхностей обусловлены стремлением иметь как можно меньшим дисбаланс вращающихся частей веретена при работе его на высоких скоростях. Посадочный конус должен быть выполнен с допуском радиального биения 0,02 мм для шпинделей из профильных заготовок и 0,015 мм для шпинделей из прутковых заготовок. Уделяется также особое внимание точности угла уклона, допуску прямолинейности образующей и точности формы поперечных сечений.


Материал и заготовки для блочков веретён

 Блочки (рис. 11.8) изготовляют из литых заготовок серого чугуна СЧ 10 (ГОСТ 1412—79) Масса заготовки 0,56 кг.

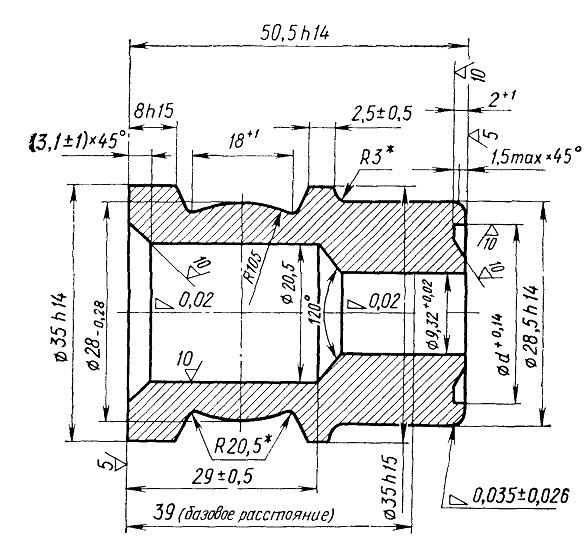

Рис. 11.8. Блочок веретена
