11.2. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ШПИНДЕЛЕЙ
Схема периодической прокатки при изготовлении шпинделей веретён
Одноштучная или двухштучная заготовка из горячекатаной стали, нагретая в индукторе токами высокой частоты до температуры 940—970°С, толкателем подается
в отверстие между тремя вращающимися коническими валками 1 и захватывается самоцентрирующим патроном 2 подвижного корпуса зажима, связанного с цилиндром гидравлической системы (рис. 11.7). Обжим заготовки производится коническими валками, поперечное перемещение которым задает копирная линейка 3 со следящей системой, управляемая нажимными гидравлическими цилиндрами. Профиль копирной линейки соответствует профилю получаемой заготовки шпинделя. Копирная линейка соединена с тянущим устройством и имеет синхронное перемещение с заготовкой. Прокатные валки выполнены с короткой «бочкой», благодаря чему имеет место интенсивная деформация металла на коротком участке. Это способствует устранению поперечной раскатки и образованию рыхлости в центральной зоне. Правка растяжением вращающейся заготовки способствует уменьшению не только ее
искривления, но и смещению осей отдельных поверхностей. В зависимости от качества металла заготовки можно изменять частоту вращения валков в пределах 340—480 с-1.

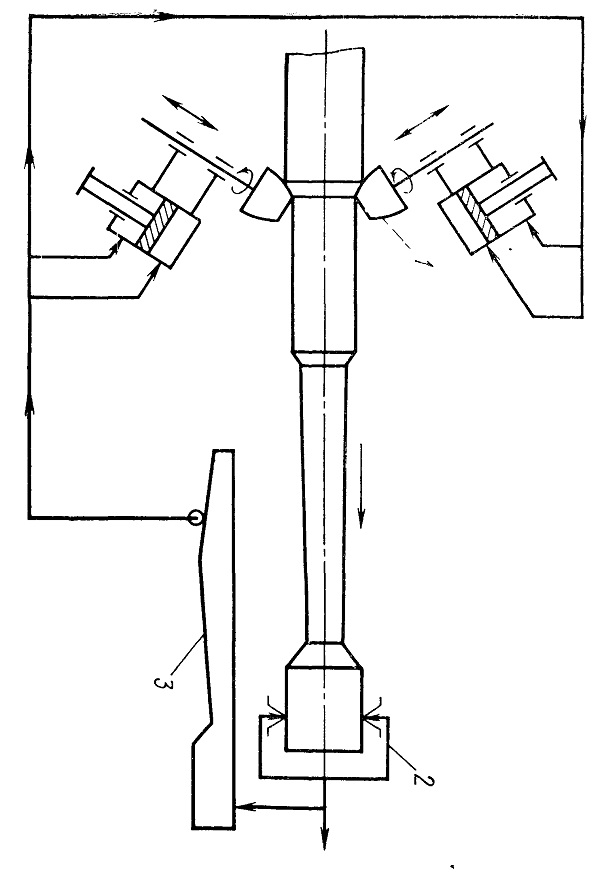

Рис. 11.7. Схема периодической прокатки заготовок
для шпинделей:
1 — конические валки; 2 — самоцентрирующий патрон; 3 — копирная линейка
