11.1. КОНСТРУКТИВНЫЕ И ТЕХНОЛОГИЧЕСКИЕ ОСОБЕННОСТИ ВЕРЕТЕН





Технические требования к веретёнам





 К этим требованиям можно отнести следующие.

1. Шпиндели (рис. 11.5) веретен должны быть изготовлены из хромистой стали ШХ9 или ШХ15 (ГОСТ 801—78).
2. Шпиндели должны подвергаться термической обработке. Твердость пятки, предпяточного конуса (предпяточного цилиндра) и цилиндрической части под роликоподшипник не менее HRC 62, а в остальных зонах — не менее HRC 52.

3. Шероховатость поверхности пятки, предпяточного конуса и цилиндрической поверхности шпинделя под роликоподшипник Rac0,63 мкм (ГОСТ 2789—73).

4. На шпинделе не должно быть трещин и пороков металла. Следов забоин от правки должно быть не более восьми по всей длине шпинделя. Не допускаются следы забоин в местах качения роликов, посадки наконечника и блочка, предпяточного конуса.

5. Трубка корпуса втулки должна быть изготовлена из стали 10 (ГОСТ 1050—74).

6. Подпятник для втулок с роликоподшипником внутренним диаметром до 9 мм включительно должен быть изготовлен из стали ШХ9 или ШХ15 (ГОСТ 801—78). Твердость подпятника HRC 62—65.

Для втулок с роликоподшипником внутренним диаметром более 9 мм подпятник должен быть изготовлен из бронзы БрАМц9-2 или БрАЖ9“4 (ГОСТ 18175—78).

7. Шероховатость поверхности пяточного конуса подпятника Rа<=0,63 мкм (ГОСТ 2789—73).



8. Допуск торцового биения опорной поверхности фланца гнезда с втулкой на расстоянии 18 мм от оси должен быть не более 0,08 мм.

9. Отклонение от перпендикулярности опорной поверхности гайки крепления веретена к брусу относительно оси резьбы не более 0,2 мм.

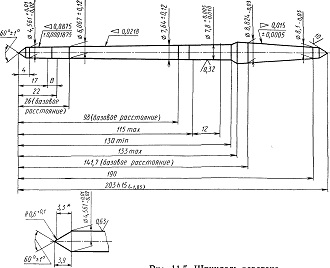

Рис. 11.5. Шпиндель веретена
