10.3. ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ИЗГОТОВЛЕНИЯ
ШЛЯПОК ЧЕСАЛЬНЫХ МАШИН
Назначение и конструктивные особенности. Шляпка (рис. 10.9) представляет
собой маложесткую деталь (колосник) таврового сечения, обтянутого по
длине эластичной игольчатой лентой. Длина шляпки 1143 мм, нижняя полка
тавра имеет сечение 33X5 мм, на концах ребро обрывается, нижняя полка
утолщается, на утолщенных концах размещаются ушки.
Изготовление шляпок является одной из наиболее ответственных
технологических задач в производстве чесальных машин. Конструкция шляпок
весьма нетехнологична и сложна при изготовлении литьем. Кроме
значительного числа сопряженных размеров большой длины и идентичности
обработки концов шляпок, обеспечение которых совершенно необходимо,
важным параметром этих деталей является допуск плоскостности основания.
Основной процесс прочесывания на шляпочной чесальной машине происходит
между гарнитурой главного барабана и гарнитурой шляпок. Шляпки в машине
объединены в бесконечное замкнутое шляпочное полотно, движущееся над
поверхностью главного барабана. Надежность работы чесальной машины
требует жестких установочных параметров между ее отдельными органами и
сохранения их при эксплуатации. Так, расстояние (разводка) между
поверхностями гарнитуры главного барабана и шляпок не должно превышать
0,25+0,025 мм что, в свою очередь,
требует высокой точности изготовления деталей этих узлов. Особо высокие
требования к точности изготовления шляпок (колосников) предъявляются в
связи с необходимостью обтягивания их новой, наиболее совершенной
полужесткой гарнитурой, позволяющей повысить производительность машин и
качество прочеса.

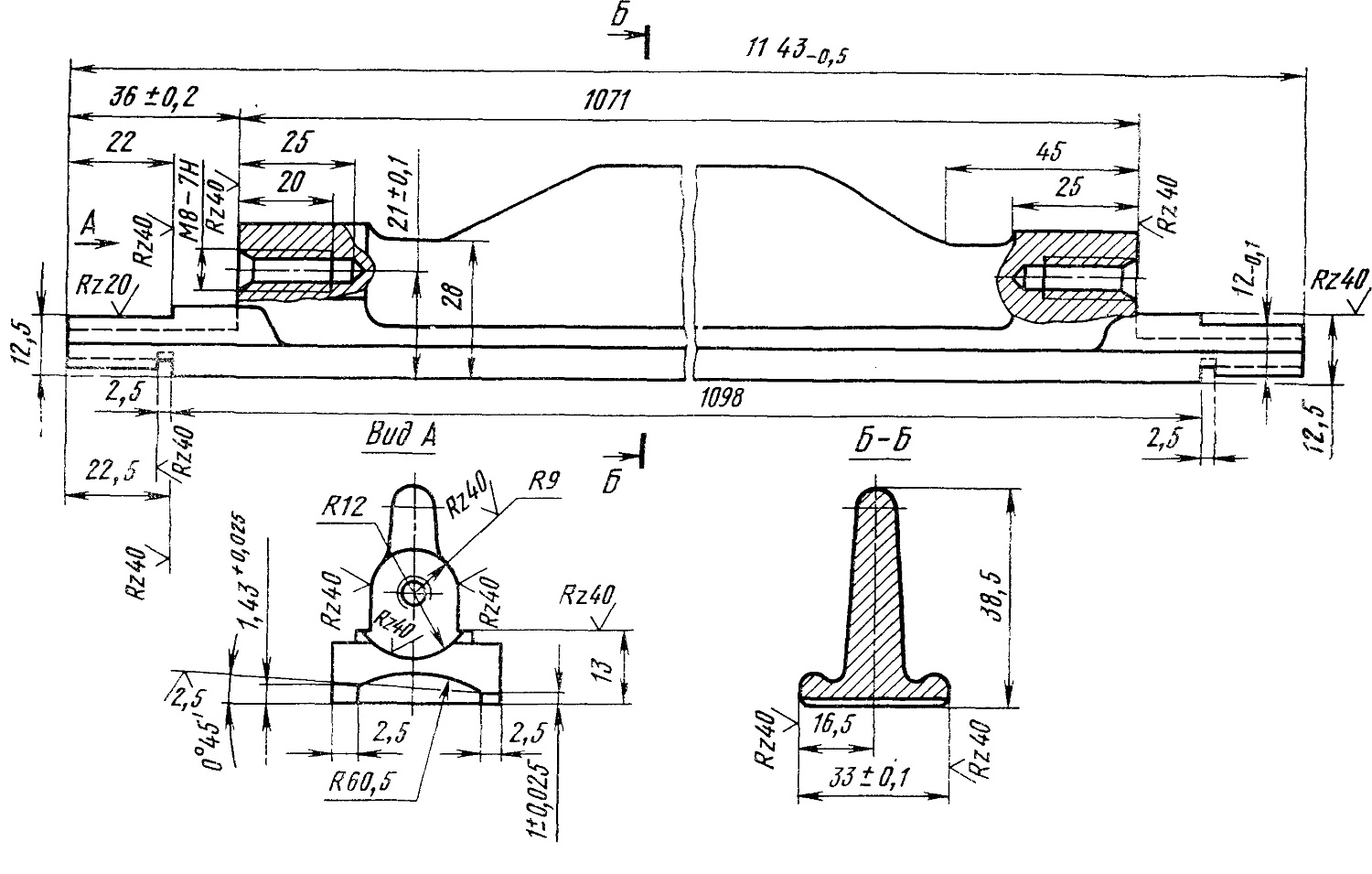

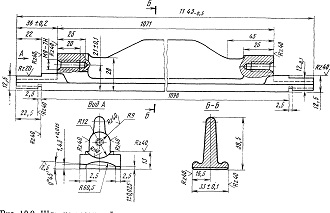

Рис. 10.9. Шляпка чесальной машины
