РАЗДЕЛ ВТОРОЙ
ТЕХНОЛОГИЯ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ ТЕКСТИЛЬНЫХ МАШИН И ОБОРУДОВАНИЯ ДЛЯ ПРОИЗВОДСТВА ХИМИЧЕСКИХ ВОЛОКН




ГЛАВА 10. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ ДЕТАЛЕЙ ЧЕСАЛЬНЫХ МАШИН



10.1. ТЕХНОЛОГИЧЕСКИЕ ПРОЦЕССЫ ИЗГОТОВЛЕНИЯ БАРАБАНОВ ЧЕСАЛЬНЫХ МАШИН




Назначение и конструктивные особенности барабанов чесальных машин



 Главный барабан, являющийся одним из основных рабочих органов чесальной машины, представляет собой (рис. ЮЛ) тонкостенный цилиндр 2 (обечайку) толщиной 10—12 мм, закрепленный на валу 9 с помощью двух крестовин 4, расположенных на концах барабана, и промежуточных крестовин 3 для составных барабанов чесальных аппаратов валичного типа.

Обечайку 2 изготовляют из полосовой или листовой стали СтЗ (ГОСТ 380—71) размером 15X950X4740 мм (машина 4-60-JI) или литой из серого чугуна марки СЧ 18. На внутренней поверхности обечайки имеются ребра жесткости. Крестовины присоединены к обечайке с посадкой Н10Д6 и дополнительно закреплены болтами. Крестовины с валом барабана соединены с помощью разрезных втулок 8 с гайками и шайбами 6, 7. Благодаря выполнению разрезных втулок с внешней конической поверхностью облегчается сборка узла барабана и обеспечивается центрирование и крепление деталей на валу. Промежуточные крестовины 3 крепятся к валу (посадка H9/h9) с помощью шпонки 1 и винта 11.

Для предотвращения попадания волокон и пуха барабаны с торцов закрываются щитками 5, 10. Для крепления стыков обечаек 2 с промежуточными крестовинами 3 сверлят 32 отверстия М10-7Н по 16 отверстий с каждой стороны стыка с равномерным шагом t/2 в шахматном порядке.

Цилиндрическую поверхность главного барабана обтягивают цельнометаллической пильчатой лентой или эластичной игольчатой. Для крепления игольчатой ленты на поверхности барабана просверливают отверстия под деревянные пробки, а для крепления пильчатой ленты на поверхности барабана нарезают винтовую канавку, в которую запрессовывается пильчатая лента, причем зуб ленты должен быть направлен в сторону вращения барабана.

Чесальные машины работают с малыми разводками между рабочими органами. Для обеспечения этих разводок постоянными во времени необходимо выдерживать точные геометрические формы барабана, концентричность его поверхностей и рабочих шеек валов, динамическую уравновешенность, стабильность точности и т. д,

Для плотного прилегания гарнитуры точность обработки цилиндрической наружной поверхности барабана должна соответствовать 6-му квалитету; шероховатость поверхности Ra—1,25—0,63 мкм.

Барабан должен быть хорошо отбалансирован. Кардная гарнитура и ее крепление должны быть прочными. При применении эластичной гарнитуры проволока игольчатой ленты во избежание большого изгиба и отрицательной разводки должна быть достаточной жесткости.

Главный барабан — наиболее массивная вращающаяся деталь машины, поэтому необходимо производить его статическую и динамическую балансировку. Статическую балансировку обычно осуществляют на призмах (ножах). При этом уравновешивающиеся грузы крепят к крестовинам болтами по обеим сторонам барабана. Динамическая балансировка производится на балансировочных машинах в двух плоскостях по торцам крестовин. Поверхность барабана должна быть отшлифована, допустимый дисбаланс не более
0,36 г-мм.

Высокие требования к точности и качеству обрабатываемых поверхностей при малой жесткости деталей (толщина стенок барабанов 10—12 мм) вносят в технологический процесс ряд особенностей не только по сочетанию и содержанию операций, но и по выбору технологических баз. Предварительную обработку полых цилиндров осуществляют при установке их по внутренней цилиндрической поверхности, окончательную обработку барабанов в собранном виде— при установке на рабочие шейки вала.

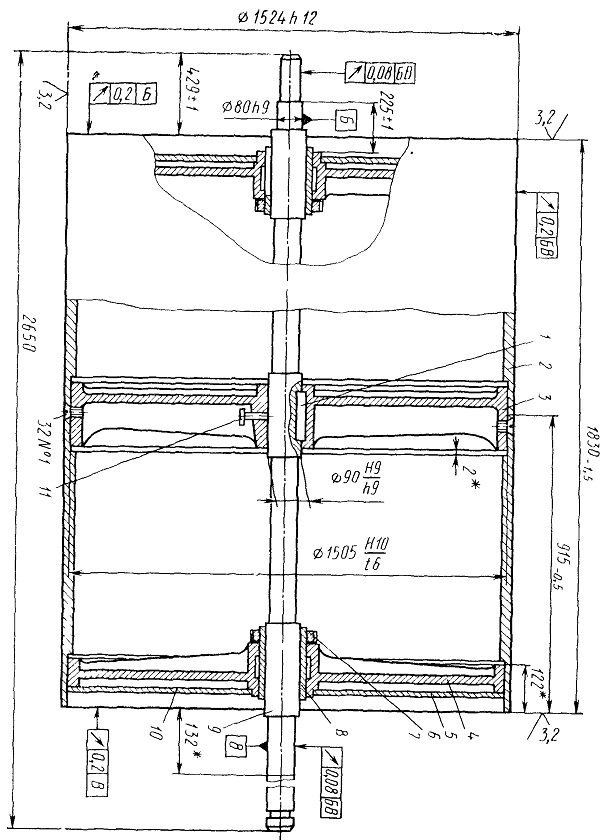

Рис. 10.1. Главный барабан чесальной машины из стали
