8.4. СИСТЕМА АВТОМАТИЗИРОВАННОГО КОНТРОЛЯ ГПС

Система автоматизированного контроля САК, являющаяся важнейшим звеном ГПС, определяет возможности безлюдного производственного процесса в ГПС. Эта система решает следующие задачи: получение и представление информации о свойствах, техническом состоянии и пространственном расположении контролируемых объектов, а также о состоянии технологической среды; сравнение фактических значений параметров с заданными; передача информации о рассогласованиях для принятия решений на различных уровнях управления ГПС; получение и представление информации об исполнении функций.

Система автоматизированного контроля должна обеспечивать: возможность автоматической перестройки средств контроля в пределах заданной номенклатуры контролируемых объектов; соответствие динамических характеристик САК динамическим свойствам контролируемых объектов; полноту и достоверность контроля, в том числе контроля преобразования и передачи информации; надежность средств контроля.

Система автоматизированного контроля ГПС должна обеспечивать, с одной стороны, требуемый уровень качества продукции путем контроля параметров материала, заготовок, инструмента, приспособлений, режима изготовления, измерения и испытания изделия (подсистема контроля), а с другой стороны,— максимальную эффективность ГПС благодаря поддержанию его в работоспособном состоянии путем контроля и диагностирования робототехнических комплексов и автоматического обрабатывающего оборудования, вычислительной техники и программного обеспечения.

По воздействию на объект контроль может быть активным и пассивным. Наиболее перспективным считается контроль в зоне обработки, позволяющий, в отличие от выносного контроля, исключить появление брака вследствие своевременного введения корректирующих воздействий.

Кроме названных видов контроля, в ГПС необходимо контролировать условия производства, связанные с обеспечением техники безопасности. Этот контроль в основном сводится к обеспечению безопасности работы оператора, сохранению оснастки в необходимом порядке для предупреждения неисправностей. Основное назначение контроля — профилактика или своевременное вмешательство в работу для вывода системы в номинальные режимы эксплуатации.

На станках с цифровым управлением и в обрабатывающих центрах предусматриваются автоматические контроль и диагностирование, что позволяет мгновенно остановить систему или подать на нее аварийный сигнал в случае разрегулирования вспомогатель-ного двигателя, нарушения сигнала обратной связи, перегрева или температурных перепадов, сбоев источника питания, перегрузок, ограничения скорости, функций, разрегулирования зажимного патрона и т. д.

В автоматическом производстве САК должна обеспечивать не только получение заданного качества продукции, но и безотказность производственного процесса. Это расширение функций САК непосредственно следует из того, что при безлюдной технологии нарушение хода технологического процесса может привести к аварийным ситуациям. Для ГПС задачи контроля многократно усложняются тем, что соответствующие системы должны функционировать не при стабильной технологии и установившейся номенклатуре выпуска продукции, характерных для массового производства, а в изменяющихся (нерегулярно от изделия к изделию) условиях мелкосерийного или даже единичного производства. Это вызывает необходимость перехода от специализированных средств контроля, распространенных в массовом производстве, к универсальным и, в свою очередь, к активному внедрению средств вычислительной техники для обеспечения функционирования производства в изменяющихся условиях.

Внедрение САК позволяет оптимально распределить пооперационный контроль заготовок и полуфабрикатов и контроль готовой продукции и обеспечить постепенный переход от контроля качества (разбраковки) готовой продукции к управлению качеством в процессе ее изготовления. На первом этапе предусматривается возможность более раннего выявления и устранения брака, на втором— активный контроль в зоне обработки, исключающий брак продукции.

Типовая структура САК ГПС (рис. 8.5) включает три уровня. Верхний уровень обеспечивает общий контроль совокупности авто-матических ячеек для координации их взаимодействия, перенастройки и ремонта, выдачу информации на пульт управления ГПС. Средний уровень обеспечивает контроль автоматической ячейки и представление на верхний уровень обобщенной информации о свойствах, техническом состоянии и пространственном расположении контролируемых объектов и составных частей ячейки. Нижний уровень обеспечивает контроль объектов обработки, технического состояния и пространственного расположения составных частей элементарной автоматической системы (станка с ЧПУ, робота загрузки, автоматического средства контроля).

Объектом контроля верхнего уровня является совокупность типовых автоматических ячеек (обрабатывающей, транспортной, складской, контрольно-измерительной, испытательной) и рабочее место оператора, а средством контроля — управляющий вычислительный комплекс (УВК) на базе мини-ЭВМ. Объектом контроля среднего уровня служит автоматическая ячейка, состоящая из совокупности элементарных автоматических систем (ЭАС), а средством контроля — УВК на базе мини-ЭВМ или микроЭВМ. Объектом контроля нижнего уровня являются составные части ЭАС: управляющий орган, передаточное звено, исполнительный орган, объект обработки. Средства контроля на нижнем уровне определяются спецификой компонентов ЭАС. Для металлообрабатывающего станка средствами контроля могут быть датчики касания и усилия резания, для робота — датчики позиционирования, для транспортного робота — путевой датчик, для контроля технологической среды— датчики температуры, давления, влажности и т. д.

Средства управления ЭАС строятся на базе микроЭВМ или микропроцессоров и содержат дополнительно к ранее перечисленному составу УВК средства сопряжения с датчиками и исполнительными механизмами. Объекты и средства контроля ЭАС образуют соответствующие подсистемы автоматического контроля.

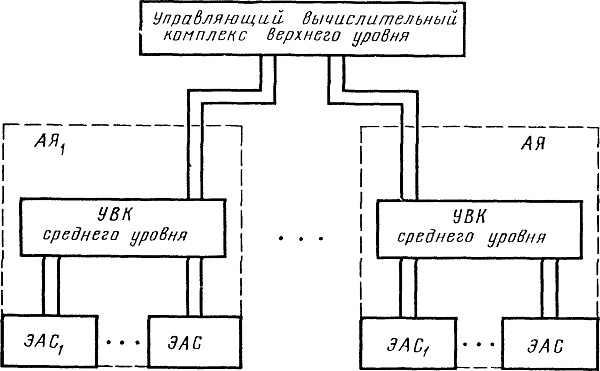

Рис. 8.5. Типовая структура системы автоматизированного контроля:
АЯ — автоматическая ячейка; ЭАС — элементарная автоматическая система (вместо ЭАС. следует читать ЭАС)
