8.2. ТЕХНОЛОГИЧЕСКОЕ ОБОРУДОВАНИЕ ГПС МЕХАНИЧЕСКОЙ ОБРАБОТКИ
Модули ГПС механической обработки
В соответствии с классификацией видов
станочного оборудования модуль ГПС механической обработки является
дальнейшим развитием станков с ЧПУ и обрабатывающих центров. Основные
технические требования, предъявляемые к оборудованию, распространяются и
на модули.
В ГПС по обработке тел вращения под модулем понимается обрабатывающая
ячейка, состоящая из станка с ЧПУ, промышленного робота для загрузки и
выгрузки деталей, устройств накопления и ориентации заготовок и деталей.
В станкостроении осваивается серийный выпуск модулей для обработки
деталей
типа валов и дисков на основе станков 16К20Т1,
КТ-141, 1П756ДФЗ и др.
В ГПС по обработке корпусных деталей модуль состоит из
многоинструментального станка, накопителя столов-спутников, устройств
автоматической загрузки-выгрузки столов-спутников со стола станка,
замены режущего инструмента, уборки стружки, контрольно-измерительной
системы. На рис. 8.2 в качестве примера приведен «Модуль-500» на базе
обрабатывающего центра ИР-500МФ4 (Ивановское станкостроительное
производственное объединение).
Составной частью модуля является накопитель спутников с обрабатываемыми
деталями. Наличие столов-спутников контролируется автоматически с
помощью датчиков. Самостоятельный узел представляет устройство замены
режущего инструмента в магазине станка. Инструмент заменяется
автоматически по программе.
Контрольно-измерительная система состоит из измерительной головки и
блока обработки данных. Измерительная головка содержит аналоговую
индуктивную измерительную систему и преобразователь. В блок обработки
данных входят приемник, микропроцессор и устройство ввода для передачи
коррекции в систему ЧПУ.

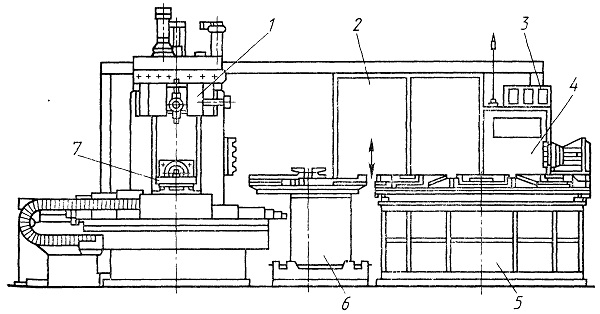

Рис. 8.2. «Модуль-500» на базе многоинструментного
расточно-фрезерно-сверлильного станка ИР-500МФ4:
1 — станок модели ИР-500МФ4; 2 — электрооборудование; 8 — система
управления измерением; 4 — УЧПУ; 5 — накопитель спутников; 6 —
устройство смены спутников; 7 — спутник
