2.4. ПОГРЕШНОСТИ ОБРАБОТКИ ОТ УПРУГИХ ДЕФОРМАЦИЙ ТЕХНОЛОГИЧЕСКОЙ СИСТЕМЫ

При обработке заготовок на металлорежущих станках технологическая система (станок—приспособление—инструмент — заготовка) упруго деформируется под действием сил резания.

Вследствие этого изменяется положение режущей кромки инструмента относительно поверхности обрабатываемой заготовки. Результатом такого изменения положения является появление погрешности размеров, формы и взаимного положения поверхностей заготовки.

Возникновение деформации объясняется наличием зазоров в стыковых соединениях частей, упругой деформацией отдельных деталей станков, деформацией приспособления, инструмента и детали. Эти деформации зависят от жесткости узлов и деталей, т. е. их способности противостоять действующим силам.

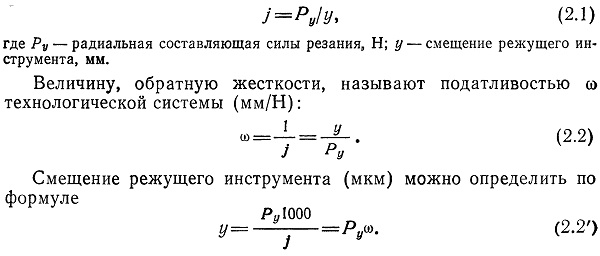

Жесткость технологической системы определяют как отношение составляющей Ру силы резания, направленной по нормали к обрабатываемой поверхности, к смещению у в том же направлении (предполагается, что одновременно действуют и другие составляющие Рх, Рг силы резания Р). Жесткость (Н/мм) определяют по формуле

Жесткость технологической системы не является постоянной. Она зависит от размеров и материала обрабатываемой заготовки, конструкции и состояния станка, приспособления, режущего инструмента и т. д. Жесткость большей части звеньев технологической системы может быть определена экспериментальным путем. Жесткость простых по конфигурации заготовок и некоторых типов режущих инструментов во многих случаях можно найти расчетным методом. Например, жесткость гладкого вала, обрабатываемого в центрах, можно определить по формуле для изгиба балки, свободно лежащей на двух опорах.

Увеличение жесткости технологической системы является одним из средств повышения точности обработки и производительности. Основные пути повышения жесткости технологической системы: повышение собственной жесткости элементов технологической системы; создание предварительного натяга в технологической системе; уменьшение числа звеньев в кинематических цепях станка; повышение контактной жесткости станков путем уменьшения зазоров в технологической системе; стабилизация температуры технологической системы; повышение жесткости закрепления обрабатываемой заготовки; введение дополнительных опор для обрабатываемых заготовок и др.
