1.3. ИЗДЕЛИЕ И ЕГО ЭЛЕМЕНТЫ

Изделие — это предмет или набор предметов производства, подлежащий изготовлению на предприятии.

Различают следующие виды изделий: детали, сборочные единицы, комплексы, комплекты.

В зависимости от конечной стадии данного производства изделиями могут быть не только изготовленные машины, но и элементы машин в собранном виде и отдельные детали. Например, для заводов текстильного машиностроения изделиями являются ткацкие станки, прядильные, трикотажные, чесальные, для производства химических волокон и красильно-отделочные машины и др.

Изделия в зависимости от наличия или отсутствия в них составных частей разделяют на две группы: неспецифицированные — не имеющие составных частей (детали); специфицированные — состоящие из двух и более составных частей (сборочные единицы, комплексы, комплекты).

Деталь — это изделие, изготовленное из однородного материала без применения сборочных операций.

Сборочная единица (узел) — это составная часть изделия, которая собирается отдельно и в дальнейшем подлежит соединению с другими составными частями сборочными операциями. Составные части сборочной единицы соединяют между собой на предприятии-изготовителе сборочными операциями (сваркой, свинчиванием, опрессовкой и др.). Сборочные единицы, непосредственно входящие в изделие в процессе общей сборки, называют сборочными единицами первого порядка. Сборочные единицы (отдельные детали, например, крепежные), входящие в сборочную единицу первого порядка, называют сборочными единицами второго порядка и т. д. (рис. 1.1).

Комплекс — два или более специфицированных

изделия, не соединенных на предприятии-изготовителе сборочными операциями, но предназначенных для выполнения взаимосвязанных функций.

Комплект — два и более изделия, не соединенных на предприятии-изготовителе сборочными операциями и представляющих собой набор изделий, имеющих общее назначение, как правило, вспомогательного характера, например, комплект запасных частей и др.

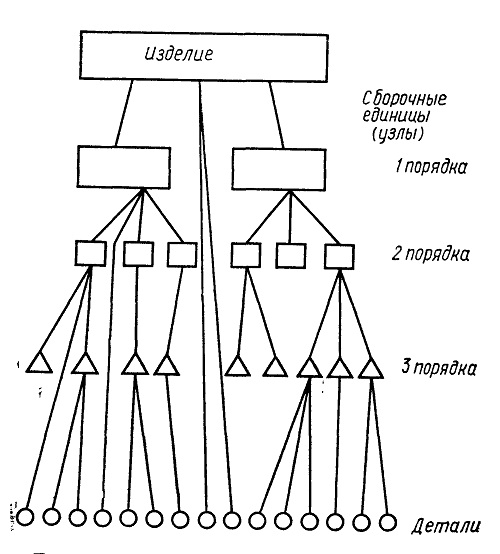

Рис 1.1. Схема сборочных элементов
