БАРАБАН И ЗАВОДНАЯ ПРУЖИНА ЧАСОВ

Закрепления наружного конца заводной пружины на барабане часов

Для закрепления наружного конца пружины существует много различных способов. Ниже показаны три наиболее интересных системы крепления пружины. Одна из них, показанная на фиг. 109, применяется фирмой Rolex Со. Система крепления эта очень проста. Три прорези в стенках барабана позволяют пружине зацепиться за одну из них при полной заводке пружины, а при излишнем усилии соскальзывать, переходя в другую и т. д.
Вторая система крепления (фиг. 110) применяется фирмой Movado Watch Со и состоит в том, что завитая пружина вставляется в барабан, имеющий небольшой крючок, за который зацеп-ляется колонка, прикрепленная к концу заводной пружины. При избыточной заводке пружины она также проскальзывает в барабане.

Система, показанная на фиг. 111, имеет некоторые преимущества перед другими. Она обеспечивает наиболее эффективное использование объема барабана и при полной заводке пружины скольжение устраняет резкие толчки. Это устройство имеет индикатор степени заводки пружины. Заводное колесо 1 имеет прорезь для пружины 2.

Втулка 3 с прямоугольным отверстием 4 надевается на ось барабана и зацепляет пружину. Принцип действия заключается в том, что при заводке часов заводное колесо ведет пружину 2, которая заставляет вращаться втулку 3 и заводит заводную пружину. При полной заводке втулка 3 остается неподвижной,

но заводное колесо можно заставить вращаться при проскальзывании пружины 2.

Попутно здесь необходимо остановиться на фиксирующей собачке, функцией которой является предупреждение срыва пружины с крючка при слишком тугом заводе. Возврату заводного колеса способствует раскручивание пружины. Другая система

крепления имеет собачку с большим углом поворота, установленную в вырезе платины таким образом, что собачка запирает заводное колесо, упираясь своим вырезом в зубья колеса (фиг. 112).

В настоящее время в США и Швейцарии изготовляют новые типы пружин

(фиг. 113). Преимущество этих пружин перед существующими очевидно. Более тонкие пружины дают большее количество оборотов в барабане.

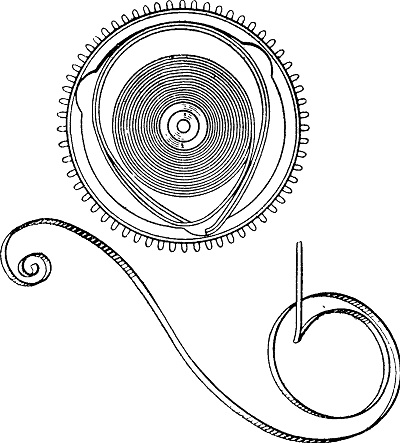

Фиг. 109. Заводная пружина в барабане часов фирмы Rolex Watch Co.

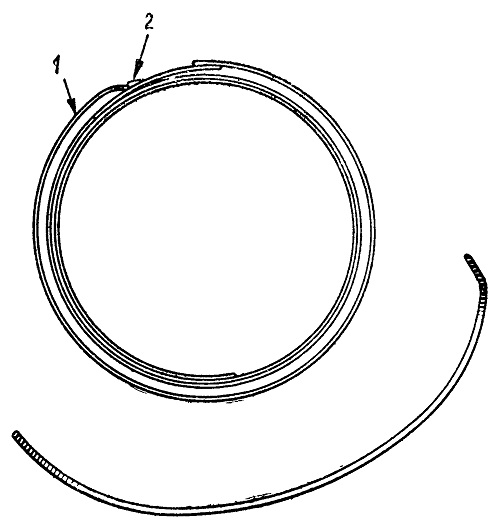

Фиг. 110. Приспособление для проскальзывания заводной пружины фирмы Movado Go; 1 — скользящая пружина; 2 — заклепка на заводной пружине.

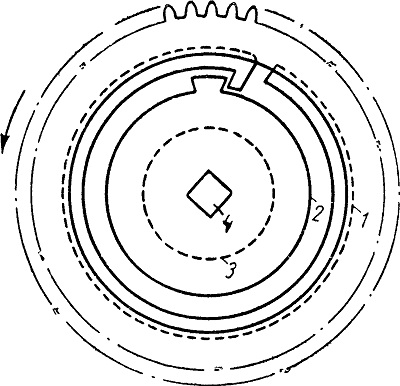

Фиг. 111. Заводное устройство:
1 — заводное (храповое) колесо; 2 — скользящая пружина; 3 — втулка с квадратным приливом на валу барабана; 4 — отверстие.

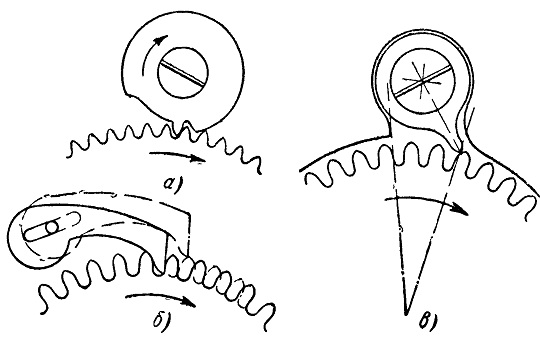

Фиг. 112. Собачки:
а — собачка с упором; б — удлиненное отверстие в собачке; в — ограничители движения собачки на платине.

Фиг. 113. Внутренний виток заводной пружины.
