БАРАБАН И ЗАВОДНАЯ ПРУЖИНА ЧАСОВ

Замки заводных пружин барабана часов

Для изготовления замка пружины, ее конец нагревают на расстоянии, не превышающем 6,3 мм, после этого самый кончик подвергают отпуску до зеленоватого цвета. Просверливают небольшое отверстие (фиг. 103). Отверстие сверлить лучше всего инструментом для снятия фасок. Пружину кладут на кусок твердого дерева и начинают обрабатывать указанным инструментом то место, где должно быть изготовлено отверстие до появления на другой стороне пружины выпуклости. Затем выпуклость спиливается, оставляя небольшое отверстие. Пружина очищается от окалины, после чего вставляют в отверстие отрезок мягкой стальной проволоки, как показано на фиг. 104. Отрезок проволоки, зажатый в тиски, обрезают вплотную к пружине, опиливают до того, пока выступает лишь небольшая его часть, которую расклепывают. После этого вынимают из тисков, обрезают другой конец также вплотную к пружине и опиливают и расклепывают, как было сказано выше.

Если приходится иметь дело с пружиной малой высоты, например, для плоских часов, то рассверливать отверстие не рекомендуется, так как в данном случае это уменьшает прочность пружины. Лучше всего загнуть конец пружины, как показано на фиг. 105. Рекомендуется конец пружины загибать постепенно. Пружину загибают на расстоянии первоначальной длины замка и удерживая ее в согнутом положении, нагревают, как показано на фигуре. При нагревании пружина начинает деформироваться. Держа в правой руке плоскогубцы (предварительно нагрев их концы), сжимают осторожно изогнутый конец пружины, чтобы пружина не треснула. Эту операцию лучше проводить в два приема. Небольшой кусок пружины вводят между сжатыми концами, после
чего пружину снова нагревают. Оставшийся конец пружины опиливается до заданной формы крючка (фиг. 105).

Отверстие в барабане для крючка пружины должно находиться под небольшим углом к направлению усилия заводной пружины. Это способствует увеличению прочности крючка. При изготовлении крючка опиливают кусок мягкой проволоки и подгоняют ее под отверстие. Операция эта показана на фиг. 106.

При изготовлении новой пружины следует вначале отрезать ленту нужного размера, а затем нагреть ее конец и просверлить отверстие для закрепления внутреннего конца. После этого отверстие рассверливают до необходимого размера (фиг. 107). Конец пружины загибают по форме вала барабана. Для этого пружину кладут на металлическую подставку (фиг. 108) и расчеканивают ее кончик до нужной формы.

Фиг. 103. Конец пружины с отверстием под заклепку.

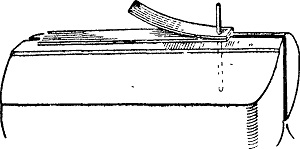

Фиг. 104. Способ зажима заводной пружины в тисках для приклепывания замка.

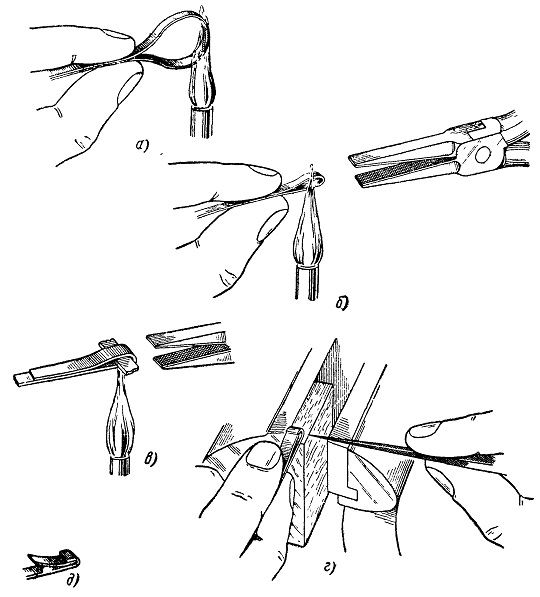

Фиг. 105. Изготовление крючка у заводной пружины:
а — первый изгиб; б — второй более сильный изгиб; в — пружина при придании ей более острого изгиба; г -т- опиливание для последующего излома; д — законченный замок.

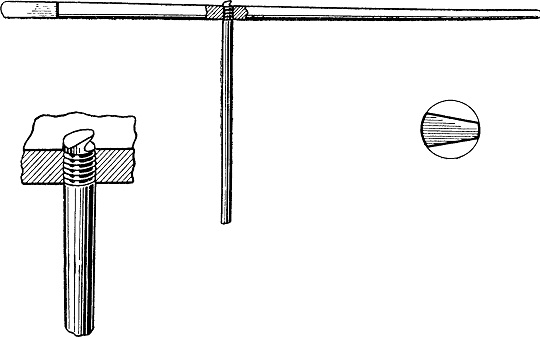

Фиг. 106. Изготовление крючка барабана.

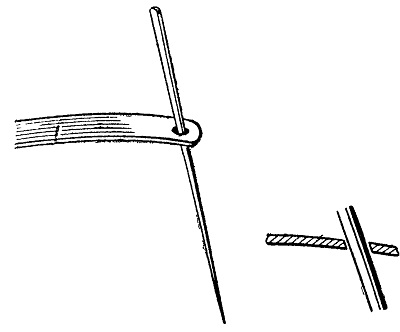

Фиг. 107. Угол, под которым необходимо рассверливать отверстие.

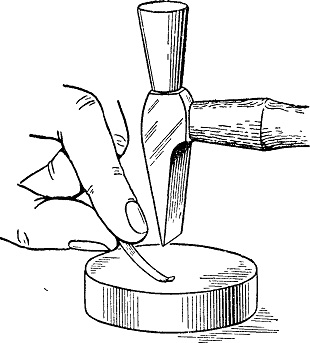

Фиг. 108. Расчеканка конца заводной пружины.
