БАРАБАН И ЗАВОДНАЯ ПРУЖИНА ЧАСОВ

Проверка заводной пружины барабана часов

Заводная пружина часов с 30-часовым заводом делает в барабане от 51/2 до 6 оборотов. Пружина должна занимать в барабане до 1/3 его площади, вал барабана также 1/3, а оставшаяся треть должна оставаться свободной после полного закручивания вокруг вала (фиг. 96). При правильной конструкции пружина в незаведенном состоянии должна занимать места гораздо меньше, чем одна треть ширины пространства между валом барабана и внутренней поверхностью стенки барабана.

Не менее важно определить правильную длину заводной пружины, так как ее усилие обратно пропорционально длине. Усилие, развиваемое заводной пружиной, прямо пропорционально ее высоте. Это налагает определенные ограничения на размеры пружины.

Высота пружины должна быть такой, чтобы при закрытой крышке пружина имела зазор по высоте. При излишне низкой пружине зазор будет слишком большим, что вызывает выпучивание витков пружины и их трение о барабан и крышку. Необходимо проверить диаметр вала барабана в той его части, вокруг которой обвивается заводная пружина.

Втулка барабана и крышки должны быть несколько меньше, чем диаметр вала барабана (фиг. 97); в противном случае может возникнуть заедание внутренних витков пружин, и при полной заводке часы остановятся. При испытании пружины в барабане вне механизма этот недостаток может показаться совсем неощутимым, однако при установке барабана в механизм этот недостаток усугубляется. Нужно помнить, что при нормальной работе часов пружина раскручивается медленно и

усиленное трение о втулку может быть ненреодолено; поэтому следует уменьшить диаметр втулок.

На фиг. 98 показаны наиболее распространенные в настоящее время замки для пружин. Для установки пружины в барабан следует применять приспособление, показанное на фиг. 99; однако

необходимо предварительно протереть пружину полотняной тряпочкой, зажав конец пружины плоскогубцами, как показано на фиг. 100.

При работе с пружиной следует избегать касания ее пальцами, так как пружина легко корродирует. Рекомендуется также протирать пружину маслом, пропуская ее через промасленную папиросную бумагу. Однако в этом случае пальцы также покрываются маслом, которое может загрязнить барабан.

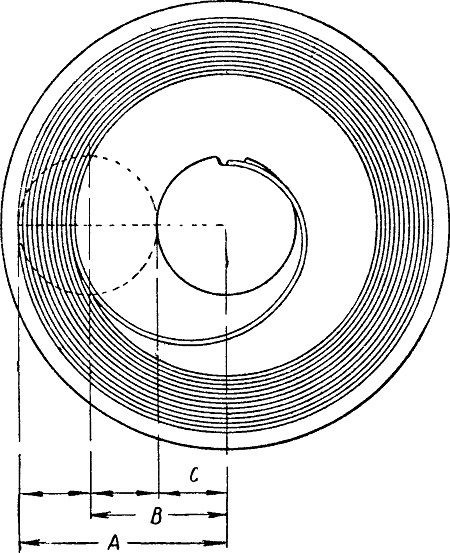

Фиг. 96. Правильное соотношение размеров заводной пружины в барабане:
А — положение, занимаемое пружиной в незаведенном положении; В — положение пружины при заводе; С — радиус вала барабана.

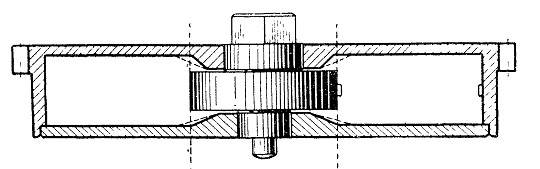

Фиг. 97. Заедание пружины. Вертикальные пунктирные линии показывают положение заводной пружины. Пунктирные линии у втулок показывают места, где может произойти заедание пружины.

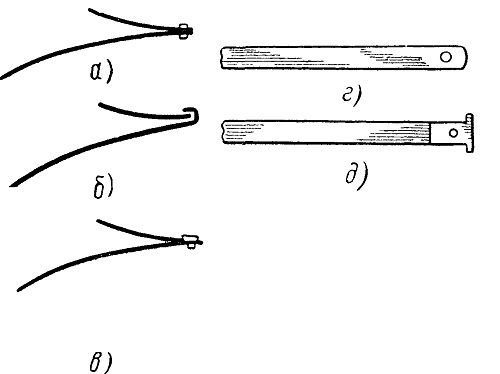

Фиг. 98. Замки для пружин:
а — приклепываемый замок; б — замок с загнутым кверху концом; в — колонка; г — отверстие для зацепления за крючок барабана; д — Т-образная наладка.

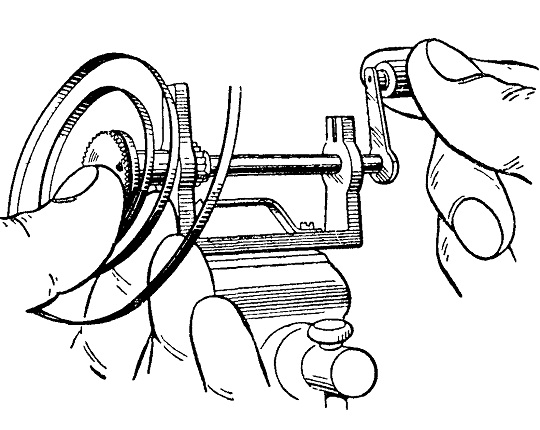

Фиг. 99. Приспособление для установки пружины в барабан английской конструкции.

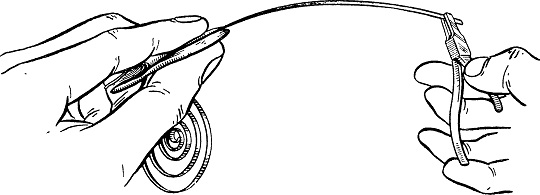

Фиг. 100. Чистка заводной пружины путем протягивания ее сквозь полотняную тряпочку.
