ЗУБЧАТАЯ ПЕРЕДАЧА КОЛЕСА И ПРОФИЛЬ ЗУБЬЕВ ЧАСОВ

ЗУБЧАТАЯ ПЕРЕДАЧА КОЛЕСА И ПРОФИЛЬ ЗУБЬЕВ ЧАСОВ

Приступая к ремонту зубчатой передачи прежде всего проверяют фрикционную посадку минутного триба, которая должна быть достаточно плотной, чтобы вести вексельную передачу. Колеса передачи проверяют, держа механизм мостами вверх; взаимная параллельность осей и плоскостей колес определяется визуально. Необходимо, чтобы оси центрального и секундного колес были строго перпендикулярны к плоскости платины и мостов. Если в этом нет уверенности, то производят сборку часового механизма, включая установку циферблата, часовой и минутной стрелок.

Вращая заводной вал, поворачивают минутную стрелку на полный оборот, следя за тем, чтобы ее конец свободно проходил над всем полем циферблата. Если же, проходя над одной стороной циферблата, конец стрелки поднимается, а над другой — опускается, то это показывает, что центральное колесо установлено с перекосом. Ту же операцию проделывают с секундной стрелкой, пуская часы на одну минуту.

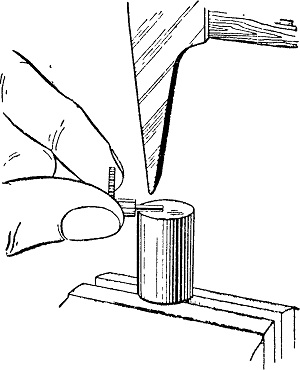

Промежуточное колесо и анкерное колесо также не должны иметь перекоса в опорах однако это не столь существенно, так как оба эти колеса не сопряжены со стрелками и выполняют свои функции правильно, даже при некотором перекосе. Если же минутная стрелка идет правильно, а часовая перемещается рывками, то это показывает, что погнут верхний конец центрального вала. Вал проверяют на изгиб вращением центрального колеса в кронциркуле. Исправление вала производится на плоской наковальне (фиг. 69), на которую вал кладут изгибом вниз и, слегка ударяя молотком, выправляют изгиб.

Фиг. 69. Выравнивание центральной оси.
