АНКЕРНЫЙ СПУСК ЧАСОВ, ЕГО ПРОВЕРКА И КОРРЕКТИРОВКА

Контроль работы копья анкерного спуска часов

После установки нового или исправления старого копья его работу необходимо проверить. Механизм устанавливают, как и для предыдущих испытаний, плотно прижимал копье иглой к ролику; при этом баланс поворачивают до тех пор, пока эллипс не войдет в паз вилки. При правильной установке копья эллипс входит свободно, не касаясь рожков вилки. Если все же эллипс касается рожков, нужно произвести некоторую корректировку, слегка удлиняя копье, но не настолько, чтобы уменьшить зазор между копьем и рожками. При невозможности удлинения копья можно немного укоротить рожки вилки. При этом применяют надфиль несколько большего диаметра, чем показано на фиг. 45 и 46, для того чтобы длина вилки при опиливании не подверглась большему изменению, чем это требуется, но зато увеличился бы радиус из-гиба рожков. Во время опиливания следует лишь слегка касаться углов паза.

При проверке свободного входа эллипса в паз следует, удерживая копье у ролика, проверить свободу перемещения ходового колеса.

Эллипс не должен выступать за верхнюю плоскость предохранительного ролика (фиг. 50). В некоторых механизмах для наблюдения за работой эллипса вдоль нижней платины под балансом прорезана канавка.

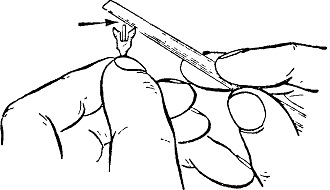

Фиг. 48. Уменьшение длины копья.

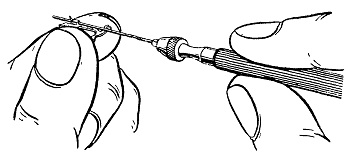

Фиг. 49. Установка нового копья.

Если эллипс опущен слишком низко, то баланс (без спирали) кладут на лоток роликом вверх, помещая сбоку эллипса кусочек шеллака. Лоток держат над спиртовкой до размягчения шеллака, затем острием ножа слегка прижимают эллипс книзу. Лоток держат над пламенем до тех пор, пока шеллак не заполнит пространство вокруг эллипса. Нагревание шеллака должно производиться осторожно во избежание его растекания. При другом способе передвижения эллипса нагревание ролика производится с помощью инструмента, показанного на фиг. 51. Изготовление такого инструмента очень несложно: два отрезка латунной или медной проволоки, скрученные вместе, вставляют в ручку. Концы проволок расплющены молотком и изогнуты навстречу друг другу. Кончики с внутренней стороны опиливаются, образуя губки для захвата ролика. При пользовании инструментом нагревают всю его проволочную часть. Держа баланс в левой руке, прикладывают инструмент к ролику около эллипса. Баланс твердо удерживают на верстаке, так чтобы ручка инструмента опиралась на верстак, освобождая таким образом правую руку, чтобы пинцетами регулировать эллипс (фиг. 52).

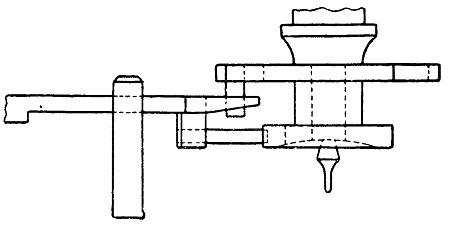

Фиг. 50. Правильное положение копья по отношению к предохранительному ролику.

Фиг. 51. Инструмент для нагрева шеллака и захвата эллипса.

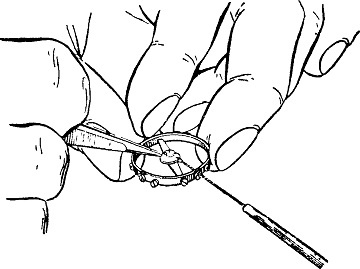

Фиг. 52. Нагревание ролика для регулировки эллипса.

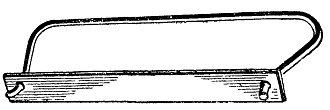

Фиг. 53. Инструмент для расширения паза вилки.

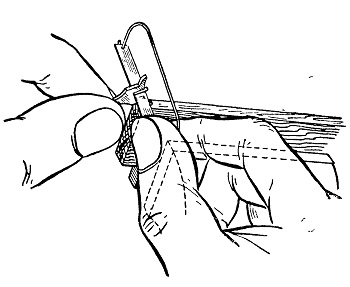

Фиг. 54. Полировка паза вилки.

Применяя новую порцию шеллака, рекомендуется предварительно тщательно очистить детали, сначала в бензине, а потом в метиловом спирте. Все следы масла должны быть сняты, иначе шеллак не пристанет.

В случае несоответствия размера эллипса и ширины паза вилки, следует эти детали исправить. Если при освобождении копья зазор в пазе не достаточен, паз вилки расширяют с помощью инструмента, показанного на фиг. 53. Такой инструмент изготовляется из куска латунной или медной проволоки, изогнутой в виде дуги с надетым на нее куском заводной отпущенной пружины, снабженной на обоих концах отверстиями. Проволока должна

обладать достаточной жесткостью для удерживания куска пружины в натянутом состоянии. Опиловку паза вилки (фиг. 54) следует производить двумя или тремя легкими прикосновениями к обеим сторонам паза, соблюдая особую осторожность, когда паз ролика
имеет тонкие края. Чистку паза производят сердцевиной бузины и проверяют работу эллипса в пазе. По окончании проверки зазоров паз обрабатывают и полируют, как было указано выше.
Полирфайль заправляют при этом алмазным порошком. Получаемая округлость сторон паза способствует улучшению взаимодействия эллипса и вилки.

Если паз вилки излишне широк, следует установить более толстое копье, что потребует расширения отверстия для крепле-

ни я копья в вилке. Для этого опиливают пруток мягкой стальной проволоки до формы копья, придавая наружному концу несколько меньший размер, чтобы проволока свободно входила в отверстие. Затем инструменты заправляют наждачной пылью с маслом и полируют отверстие до требуемого увеличения диаметра. После этой операции применять алмазную пыль уже ненужно.

Отношение углов импульсной плоскости налеты к импульсной

плоскости зубьев ходового колеса корректировке не подвергается.

При осмотре зуба ходового колеса во время его движения по плоскости импульса можно увидеть просвет между зубом и камнем. Пятка зуба должна быть единственной частью, соприкасающейся с камнем, и когда зуб сходит с палеты, тогда острие импульсной плоскости зуба должно касаться палеты.
