Осмотр механизма часов

Глава II МЕХАНИЗМ ЧАСОВ. ОБУЧЕНИЕ РЕМОНТУ ЧАСОВ

Осмотр механизма часов

Вскрыв корпус, переходят к осмотру механизма. Перед выниманием механизма из корпуса рекомендуется снять стрелки. Для этого делают пару рычагов, показанных на фиг. 15. С помощью этих рычагов можно легко снять плотно сидящие стрелки, не повредив циферблата, даже если он покрыт эмалью. При работе с рычагами на металлическом циферблате без эмалевого покрытия следует подложить под них небольшой кусок бумаги. Если часы с секундной стрелкой, ее тоже можно снимать с помощью этих рычагов, но только в том случае, если между втулкой, на которой сидит стрелка, и циферблатом имеется достаточный зазор. Обычно секундные стрелки так плотно прилегают к циферблату, что пользоваться рычагом невозможно, применение же пинцета или отвертки опасно. Лучше всего снимать циферблат вместе с секундной стрелкой. После того как циферблат освобожден от удерживающих его винтов, под циферблат около секундной стрелки вводят острие ножа, и таким образом легко снимают стрелки вместе с циферблатом. Если механизм все еще находится в корпусном кольце, то в случае, когда нельзя снять секундную стрелку рычагами, ее следует оставить на месте до тех пор, пока механизм не будет вынут из корпуса.

Для вынимания механизма из корпусного кольца следует повернуть винт переводного рычага на один-полтора оборота и вынуть заводной вал. Следует заметить, что существуют два способа посадки заводного вала. Положительную посадку длинного заводного вала всегда применяют швейцарские фирмы и большинство английских фирм. Американские часовые фирмы предпочитают отрицательную посадку, когда заводной вал короткий и вставляется в небольшое прямоугольное отверстие в верхней части механизма. Учитывая сказанное, в американских корпусах завод-ной вал не вынимается; вытягивают лишь заводную головку вала до положения «перевод стрелок». Сняв заводной вал или вытянув его до положения «перевод стрелок», берут часы в левую руку (фиг. 21), придерживая указательным пальцем циферблат, а средним и безымянным сжимая корпус. Вынимают механизм, отвернув винты или поворачивая их на 180°, если винты имеют срез на головке. После этого механизм может быть освобожден. Выражение «может быть» употребляется здесь потому, что часто механизм заедает. Если механизм излишне плотно посажен в корпус, часы переворачивают, накрывают механизм кусочком папиросной бумаги и слегка нажимают на заднюю крышку. Иногда около вала имеется крепежный штифт. При выполнении этой операции часы кладут на верстак (фиг. 22).

Фиг. 21. Правильное положение рук при вынимании механизма.

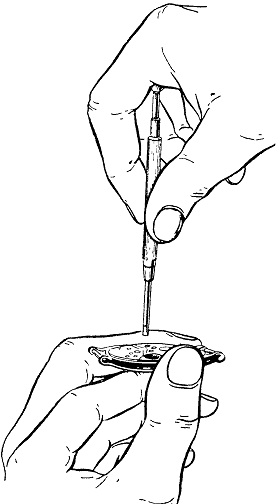

Фиг. 22. Снятие плотно посаженного механизма.

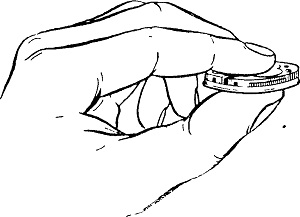

Фиг. 23. Неправильное держание механизма

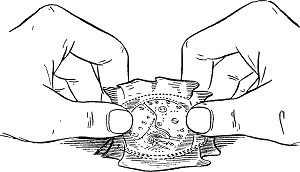

Фиг. 24. Правильный способ держания механизма.

В современных часах, имеющих корпус из двух деталей, механизм легко вставляется в корпус и закрывается ободком со стеклом или крышкой. Первой операцией при вскрытии такого корпуса является снятие ободка стекла (крышки), второй — вытягивание заводной головки в положение перевода стрелок, а затем осторожное извлечение механизма. В случае заедания механизма следует осторожно выровнять его с помощью небольшой отвертки, вставляя ее под заплечики платины (но не под циферблат!).

Вынув механизм из корпуса, снимают циферблат. Во многих современных часах крепление циферблата обеспечивается боковыми винтами. Их не следует полностью отвинчивать; следует отвернуть их лишь настолько, чтобы можно было снять циферблат без усилия. При работе с циферблатом никогда не следует применять усилие, так как на покрытом эмалью циферблате это неизбежно вызовет трещины, а на металлическом циферблате без эмали — вмятины, особенно у ножек. После снятия циферблата винты следует вновь завинтить, чтобы не потерять их или не поломать.

Часовому мастеру необходимо с самого начала освоить способ правильного обращения с механизмом, чтобы уберечь его от возможных случайных повреждений. Нельзя допускать касания пальцами платины или циферблата, нельзя держать его так, как показано на фиг. 23, потому что можно загрязнить, а у собранного механизма можно снять масло с цапф осей. Правильно держать механизм должно стать привычкой (фиг. 24). По окончании работы с механизмом его следует брать за края и обязательно с кусочками папиросной бумаги. Эта предосторожность не лишняя, так как на пальцах может быть незаметная пыль или влага, которая в первую очередь попадает на зубья барабана, а через них проникнеа к центральному трибу, что в конечном результате приведет к коррозии.

При вынимании механизма и снятии циферблата и стрелок последние нужно хранить в отдельной коробке во избежание поломки. Стрелки и циферблат, которые будут нужны при окончательной сборке механизма, целесообразно хранить в маленьком гнезде ящика верстака.
