Воротники к женским платьям - выкройки





Построение чертежа выкройки воротника № 10 — кокилье (Рис. 111, 112)





Вычерчивают прямоугольник ABCD.

Ширина прямоугольника. Линии прямоугольника АВ и DC равны 28 см.

Длина прямоугольника. Линии прямоугольника AD и ВС равны 30 см.

Вспомогательные точки. Линии прямоугольника AB, ВС, DC, AD делят пополам и точки деления их обозначают буквами К, К1, К2, К3. От точки К3 вверх и вниз откладывают по 3 см и ставят точки К4 и К5.

Нижняя линия. От точки К4 вправо откладывают 3 см и ставят точку К6. Точки К6 и К соединяют пунктирной линией, делят ее пополам и от точки деления влево под прямым углом к пунктирной линия откладывают 2 см, Затем от точки В, разделяя угол пополам, откладывают 5 см. От точки С, разделяя угол пополам, откладывают также 5 см. От точки D вверх откладывают 3 см. От точки К5 вправо откладывают 7 см. Нижнюю линию проводят через точки К6, 2, К, 5, К1, 5, К2, 3 и 7.







Линия пришива. От точки К вниз откладывают 8 см. От точки К1 влево откладывают

9 см. От точки К2, вверх откладывают 10 см. Линию пришива проводят через точки К6, 8, 9, 10, 7.









Рис. 111. Воротник № 10—кокилье

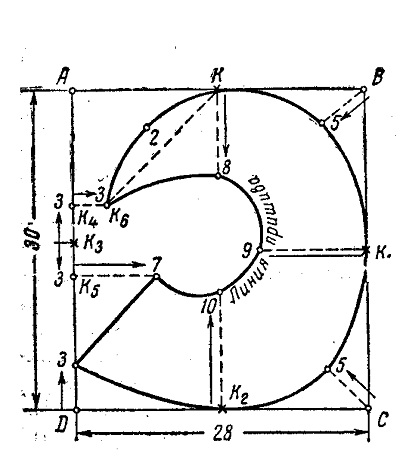

Рис. 112. Чертеж выкройки воротника № 10 — кокилье
