Воротники к женским платьям - выкройки







Построение чертежа выкройки воротника № 7 стойки с отворотом (Рис. 105, 106)





Вычерчивают прямоугольник ABCD.

Длина воротника. Линии прямоугольника АВ и DC равны 18 см (полуокружность шеи по мерке).

Ширина воротника. Линии прямоугольника AD и ВС равны 4 см.

Линия пришива. Линию DC делят пополам. Затем от точки С вверх откладывают 1,5 см. Линию пришива проводят от точки D через точку деления линии DC, точку 2,5, удлиняя ее за линию ВС на 0,5 см.

Отворот. От точки В влево откладывают 10 см. Затем от точки 0,5 через точку В проводят линию произвольной длины, на ней от точки 0,5 вверх откладывают 4 см и соединяют с точкой 10. Затем от точки 0,5 вверх откладывают 12 см. Намеченную точку соединяют с точкой 10 пунктирной линией, делят ее пополам и от точки деления вниз откладывают 1 см. Линию проводят через точки 10, 2, 12.









Рис. 105, Воротник № 7 —стойка с отворотом

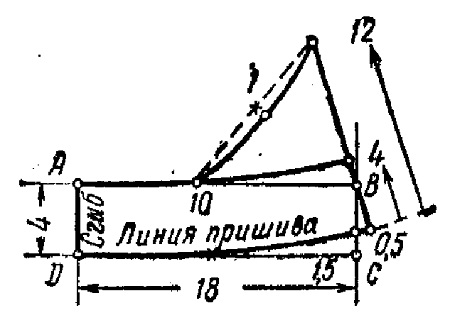

Рис. 106. Чертеж выкройки воротника №7 — стойки с отворотом
