Костюм для мальчика дошкольного возраста - выкройка

(Размер 30, рис. 26)

Рис. 26. Костюмы для мальчика дошкольного возраста

Для построения чертежа выкройки костюма для мальчика дошкольного возраста необходимо снять следующие мерки.

Куртка для мальчика дошкольного возраста

Построение чертежа выкройки (Рис. 27)

Вычерчивают прямоугольник ABCD.

Ширина куртки. Линии прямоугольника АВ и DC равны 36 см (полуокружности груди по мерке плюс 6 см для всех размеров):
30+6=36.

Длина куртки. Линии прямоугольника AD и ВС равны 40 см (длине по мерке).

Глубина проймы. От точки А вниз откладывают 15 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 5 см для всех размеров):

30:3+5=15.

Из точки Г вправо проводят линию до пересечения с линией ВС и ставят точку Г1.

Линия талии. От точки А вниз откладывают 26 см (длину спины до талии по мерке) и ставят точку Т. От точки Т вправо проводят прямую линию до пересечения с линией ВС и ставят точку Т1.

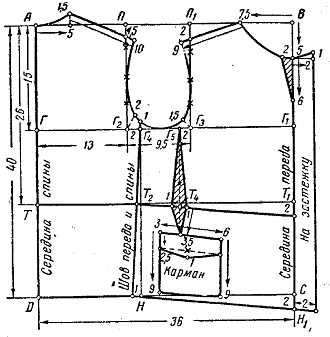

Рис. 27. Чертеж выкройки куртки для мальчика дошкольного возраста

Ширина спины. От точки Г вправо откладывают 13 см и ставят точку Г2 (1/3 полуокружности груди по мерке плюс 3 см для всех размеров):

30:3+3=13.

Из точки Г2 вверх проводят линию до пересечения с линией АВ и ставят точку П.

Ширина проймы. От точки Г2 вправо откладывают 9,5 см и ставят точку Г4 (1/4 полуокружности груди по мерке плюс 2 см для всех размеров):

30:4+2=9,5.

Из точки Г3 вверх проводят линию до пересечения с линией АВ и ставят точку П1.

Линия бока. От точки Г2 вправо откладывают 2 см и ставят точку Г4. Из точки вниз проводят линию до пересечения с линией DC и ставят точку Н.

Вспомогательные линии плеча и проймы. Линии ПГ2 и П1Г3 делят на четыре равные части.

Построение спины

Вырез горловины. От точки А вправо откладывают 5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

13,5:3+0,5=5.

От точки 5 вверх откладывают 1,5 см. Точки А и 1,5 соединяют вогнутой линией. Наклон плеча. От точки П вниз откладывают 1,5 см.

Линия плеча. Линию плеча проводят от точки 1,5 (горловина) через точку 1,5 (наклон плеча) длиной 10 см (длина плеча по мерке плюс 1 см для всех размеров):

9+1=10.

Линия проймы. От точки Г2, разделяя угол пополам, откладывают 2 см. Из точки линию бока удлиняют вверх на 1 см. Линию проймы проводят через точку 10, среднюю точку деления линии ПГ2, точки 2 и 1.

Боковой шов. От точки П влево откладывают 1 см и соединяют с точками Г4 и 1.

Пересечение с линией ТТ1 ставят точку Т2.

Построение переда

Вырез горловины. От точки В влево откладывают 7,5 см (1/3 полуокружности шеи по мерке плюс 3 см для всех размеров):

13,5:3+3=7,5.

От точки В вниз откладывают 5 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

13,5:3+0,5=5 Точки 7,5 и 5 соединяют вогнутой линией.

Вытачка по вырезу горловины. От точки 5 влево по вырезу горловины откладывают 2 см, а вниз — 6 см и соединяют с точкой 2.

Наклон плеча. От точки П, вниз откладывают 2 см.

Линия плеча. Линию плеча проводят от точки 7,5 через точку 2 (наклон плеча) длиной, разной 9 см (длине плеча по мерке).

Линия проймы. От точки Г3, разделяя угол пополам, откладывают 1,5 см. Линию проймы проводят от точки 9, через нижнюю точку деления линии П1Г3, точку 1,5 и, касаясь линии ГГ1, к точке 1.

Боковой шов. Проходит через точки 1, Г4, Т3 и 1.

Линия талии. От точки T1 вниз откладывают 2 см и соединяют с точкой Т2.

Линия низа. Из точки С линию ВС удлиняют вниз на 2 см и ставят точку H1, которую соединяют с точкой 1.

Боковая вытачка. От точки Г3 влево откладывают 2 см и ставят точку Г5. От точки Г5 опускают вниз пунктирную линию произвольной длины. От точки пересечения с линией талии вправо и влево откладывают по 1 см, а вниз — 3,5 см. Затем точки

1соединяют с точкой Г5 и с точкой 3,5.

Прибавка на застежку. От точки 5 вправо откладывают 2 см и затем вверх 1 см, а от точки Н1 откладывают вправо 2 см. Точки 5, 1, 2, 2 и H1 соединяют.

Боковой карман. Через точку 3,5 проводят верхнюю линию кармана на одинаковом расстоянии от линии талии: влево откладывают 3 см и вправо 6 см. Из точек 3 и 6 проводят вниз линии на одинаковом расстоянии от середины переда длиной по 9 см и соединяют их между собой. Нижние углы кармана закругляют.

Клапан бокового кармана. От точек 3 и 6 вниз откладывают по 2,5 см и соединяют их пунктирной линией. Затем эту линию делят пополам и от точки деления вниз откладывают 1 см. Точки 2,5, 1 и 2,5 соединяют.

Построение чертежа выкройки рукава к куртке для мальчика дошкольного

возраста (Рис. 28)

Вычерчивают прямоугольник ABCD.

Ширина рукава. Линии прямоугольника АВ и DC равны 30 см (1/3 полуокружности груди по мерке плюс 5 см, умноженное на 2 для всех размеров):

(30:3+5) х2=30.

Длина рукава. Линии прямоугольника AD и ВС равны 36 см (длине рукава по мерке).

Высота оката рукава. От точки 4 вниз откладывают 10,3 см и ставят точку и (3/4 глубины проймы куртки минус 1 см для всех размеров):

(15:4x3) —1 =10,3.

Из точки П проводят вправо прямую линию до пересечения с линией ВС и ставят точку П1.

Линия локтя. Расстояние ПD делят помолам, от точки деления вверх откладывают

2 см и ставят точку Л. От точки Л вправо проводят прямую линию до пересечения ее с линией ВС и ставят точку Л1.

Вспомогательные линии рукава. Линию АВ делят на четыре равные части и точки деления обозначают буквами О, O1 и О2. Из этих точек проводят линии вниз до пересечения с линией DC. Точки пересечения обозначают буквами Н, H1, Н2. Пересечение вспомогательной линии О2Н2 с линией ПП1 ставят точку П2.

Линия оката рукава. Отрезки АП и ВП делят на три равные части и верхние точки деления обозначают буквами О3 и О4. Точку О соединяют пунктирными линиями с точками О, и П2, а точку О4 с точкой П2. Пересечение линии O1H1 пунктирной линией ставят точку О5. Каждый отрезок пунктирной линии делят пополам. Затем от точки деления отрезка О3О откладывают вверх 1 см, ОО5 — 1,5 см, О5П2 вниз 1 см, П2О4 вниз 1 см.

Линию оката рукава проводят через точки: О3, 1, О, 1,5, О5, 1, П2 1, О4. О — высокая точка рукава.

Боковые линии рукава. От точки D вправо, а от точки С влево откладывают по 2 см. Боковую линию слева проводят через точки О3, П, Л, 2, удлинив ее вниз на 1 см. Боковую линию справа проводят через точки О3, П, Л, 2.

Линия низа. От точки Н4 вверх откладывают 1 см. Линию низа проводят через точки
1, Н, 1, 2.

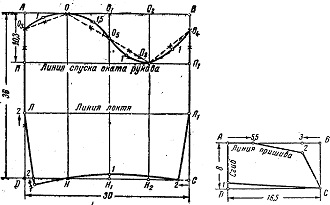

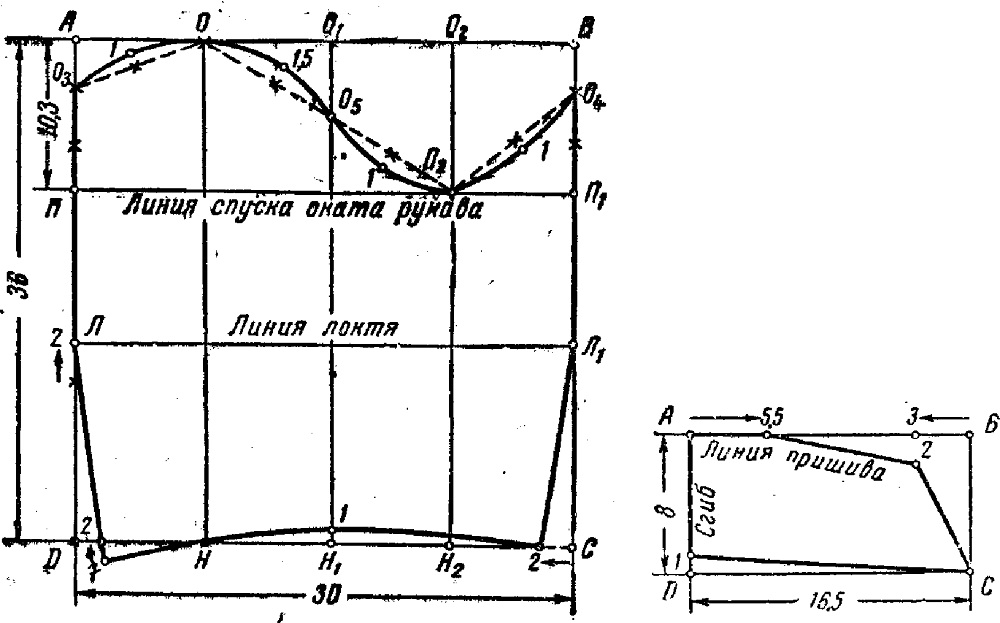

Рис. 28. Чертеж выкройки рукава Рис. 29. Чертеж выкройки воротника

Воротник к куртке для мальчика дошкольного возраста (Рис. 29)

Вычерчивают прямоугольник ABCD.

Длина воротника. Линии прямоугольника АВ и DC равны 16,5 см (полуокружности шеи по мерке воротника. у плюс 3 см для всех размеров):

13,5+3=16,5.

Ширина воротника. Линии прямоугольника AD и ВС равны 8 см.

Линия пришива. От точки А вправо откладывают 5,5 см (1/3 полуокружности шеи по мерке плюс 1 см для всех размеров):

13,5:3+1=5,5.


От точки В влево откладывают 3 см. От точки 3 вниз откладывают 2 см. Линию пришива проводят через точки А, 5,5, 2.

Мысик. Точки 2 и С соединяют.

Нижняя линия. От точки D вверх откладывают 1 см. Точки 1 и С соединяют.
