Детское пальто - выкройка

Детское пальто - выкройка

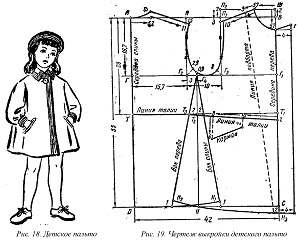

(Размер 32, рис. 18)

Для построения чертежа выкройки детского пальто (рис. 19) необходимо снять следующие мерки.

1. Длина спины до талии 28 см

2. Длина пальто 55 см

3. Длина плеча 10 см

4. Полуокружность шеи 14 см

5. Полуокружность груди 32 см

6. Длина рукава 40 см

Построение чертежа выкройки. Вычерчивают прямоугольник АВСй.

Длина пальто. Линии прямоугольника Ай и ВС равны 55 см (длине пальто по мерке).

Ширина пальто. Линии прямоугольника Ай и ВС равны 42 см (полуокружности груди по мерке плюс 10 см для всех размеров):
32+10=42.

Глубина проймы. От точки А вниз откладывают 16,7 см и ставят точку Г (1/3 полуокружности груди по мерке плюс 6 см для всех размеров):

32:3+6=16,7.

От точки Г вправо проводят прямую линию до пересечения с линией ВС и точку пересечения ставят точку Г1.

Линия талии. От точки А вниз откладывают 28 см (длину спины до талии по мерке) и ставят точку Т. От точки Т вправо проводят прямую линию до пересечения с линией B^ точку пересечения ставят точку Т1.

Ширина спины. От точки Г вправо откладывают 15,7 см и ставят точку Г2 (1/3 полуокружности груди по мерке плюс 5 см для всех размеров):

32:3+5=15,7.

Из точки Г2 вверх проводят прямую линию до пересечения с линией АВ и ставят точку П.

Ширина проймы. От точки Г2 вправо откладывают 10 см и ставят точку Г3 (1/4 полуокружности груди по мерке плюс 2 см для всех размеров):

32:4+2=10.

Из точки Г3 вверх проводят прямую линию до пересечения с линией АВ и ставят точку П1.

Подъем полочки. От точек В и П1 линии удлиняют вверх на 2 см и ставят точки Ш и П2. Точки Ш и П2 соединяют.

Линия бока. От точки вправо откладывают 3 см и ставят точку Г4. От точки Г4 проводят вниз прямую линию до пересечения с линией ВС, точку пересечения ставят точку Н. Пересечение с линией ТТ1 ставят точку Т2.

Вспомогательные линии плеча и проймы. Линии ПГ2 и П1Г3 делят на три равные части.

Построение спины

Вырез горловины. От точки А вправо откладывают 5,2 см (1/3 полуокружности шеи по мерке плюс 0,5 см для всех размеров):

14:3+0,5=5,2

От точки 5,2 вверх откладывают 1,5 см. Точки А и 1,5 соединяют вогнутой линией. Наклон плеча. От точки П вниз откладывают 1,5 см.

Линия плеча. От точки 1,5 (горловины) через точку 1,5 (наклон плеча) проводят линию плеча длиной 11 см (длина плеча по мерке плюс 1 см для всех размеров):

10+1=11.

Линия проймы. От точки Г2, разделяя угол пополам, откладывают 2,5 см. Затем от точки Г4 линию бока удлиняют вверх на 0,5 см. Линию проймы проводят от точки 11 через верхнюю точку деления линии ПГ2, точку 2,5 к точке 0,5.

Боковой шов. От точки Т1 вправо откладывают 2 см. Линию бокового шва проводят от точки 0,5 через точки Г4, 2 до пересечения с линией DC. От точки пересечения с линией DC вверх откладывают 1 см и ставят точку Н1.

Нижняя линия пальто. Расстояние DH делят пополам и точку делений соединяют с точкой Н1.

Построение переда

Вырез горловины. От Точки Ш влево и вниз откладывают по 5,7 см (1/3 полуокружности шеи по мерке плюс 1 см для всех размеров);

14:3+1=6,7.

Точки 5,7 соединяют вогнутой линией.

Наклон плеча. От точки П2 вниз откладывают 3 см.

Линия плеча. Точки 5,7 и 3 соединяют. Затем от точки 6,7 влево по намеченной линии откладывают 10 см (длину плеча по мерке).

Линий проймы. От точки Г3 разделяя угол пополам, откладывают 2 см. Линию проймы проводят от точки 10 через нижнюю точку деления линии П1Г1, точку 2 и, касаясь линии ГГ1, к точке 0,5.

Боковой шов. От точки Т2 влево откладывают 2 см и ставят точку Т3. Линию бокового шва проводят от точки 0,5 через точку Г4 и Т3 до пересечения с линией DC. От точки пересечения с линией DC вверх откладывают 1 см и ставят точку Н2.

Линия талии. От точки Т1 вниз откладывают 2 см. Точку 2 соединяют с точкой Т1. Нижняя линия пальто. От точки С линию ВС удлиняют вниз на 2 см и ставят точку H3. Точки H2 и H3 соединяют.

Карман. От точки 2 по линии талии влево откладывают 10 см, а затем на одинаковом расстоянии от середины переда откладывают вниз 2 см. От точки 10 влево откладывают 8 см и вниз — 6 см. Точки 2 и 6 соединяют.

Прибавка на застежку (борт). От точек 5,7 и Н3 вправо откладывают по 4 см. От точки 4 (верхней) вверх откладывают 1 см. Намеченные точки 5, 7, 1, 4, 4, Н3 соединяют.

Линия подборта. От точки 5, 7 по плечу влево откладывают 3 см. Затем от точки Н3 влево по нижней линии пальто откладывают 2 см. Точки 3 и 2 соединяют.

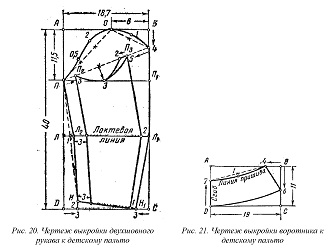

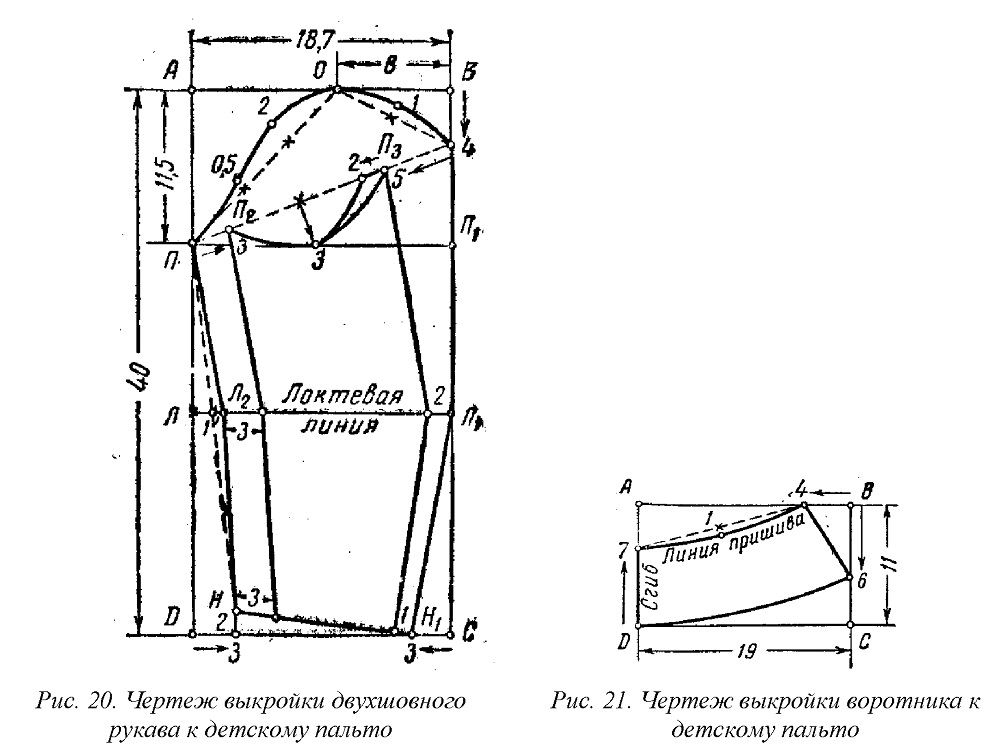

Построение чертежа выкройки двухшовного рукава к детскому пальто (Рис. 20)

Вычерчивают прямоугольник АВСD.

Ширина рукава. Линии прямоугольника АВ и DС равны 18,7 см (1/3 полуокружности груди по мерке плюс 8 см для всех размеров):

32 : 3+8 =18,7

Длина рукава. Линии прямоугольника АD и ВС равны 40 см (длине рукава по мерке).

Высота оката рукава. От точки А вниз обкладывают 11,5 см и ставят точку и (3/4 глубины проймы пальто минус 1 см для всех размеров):

(16,7 : 4x3) -1 =11,5.

От точки П вправо проводят прямую линию до пересечения линией ВС. Точку пересечения ставят точку П1.

Линия локтя. Расстояние Пй делят пополам. Точку деления ставят точку Л. От точки Л вправо проводят прямую линию до пересечения с линией ВС и ставят точку
Л1.

Построение верхней половинки рукава

Передний шов рукава. От точки D вправо откладывают 3 см. От точки 3 вверх откладывают 2 см и ставят точку Н. Точки П и Н соединяют пунктирной линией.

От точки пересечения пунктирной линии с линией локтя ЛЛ1 вправо откладывают 1 см и ставят точку Л2. Линию переднего шва проводят через точки П, Л2, Н.

Линия оката рукава. От точки В влево откладывают 8 см и ставят точку О. Точки Я и

О соединяют пунктирной линией, делят ее на три равные части. От верхней точки деления вверх под прямым углом к пунктирной линии откладывают 2 см, а от нижней

— 0,5. От точки В вниз откладывают 4 см. Точки О и 4 соединяют пунктирной линией делят ее пополам и от точки деления вверх откладывают 1 см. Линию оката рукава проводят от точки П, касаясь пунктирной линии ПО, через точки 0,5, 2, О, 1 к точке 4.

Линия локтевого шва. От точки С влево откладывают 3 см и ставят точку Н1. Линию локтевого шва проводят от точки 4 через точки П1, Л1 к точке Н1.

Нижняя линия рукава. Точки Н и Н1, соединяют. При утюжке линию переднего шва рукава оттянуть, а локтевую линию сутюжить (припосадить).

Построение нижней половинки рукава

Вспомогательная линия. Точки П и 4 (на линии ВС) соединяют пунктирной линией.

Передний шов. От точки П по пунктирной линии П4 вправо откладывают 3 см и ставят точку П2. От точек Л2 и Н вправо откладывают по 3 см. Линию переднего шва проводят от точки П2 через локтевую и нижнюю точки 3.

Линия выемки рукава. От точки 4 по пунктирной линии влево откладывают 5 см и

ставят точку П3. Расстояние П2П3 делят пополам и от точки деления вниз под прямым углом к пунктирной линии откладывают 3 см. Линию выемки проводят от точки П2 через точку 3 к точке П3. От точки П3 влево по пунктирной линии откладывают 2 см. Точку 2 соединяют с линией выемки.

Линия локтевого шва. От точки Л1 влево откладывают 2 см. От точки Н1 влево

откладывают 1 см. Линию локтевого шва проводят через точки П3, 2, 1.

Нижняя линия рукава. Проходит от точки 1 до точки 3 (на линии НН1).

Построение чертежа выкройки воротника к детскому пальто (Рис. 21)

Вычерчивают прямоугольник АВСD.

Длина воротника. Линии прямоугольника АВ и DС равны 19 см (полуокружности шеи по мерке плюс 5 см для всех размеров):

14+5-19.

Ширина воротника. Линии прямоугольника АD и ВС равны 11 см.

Линия сгиба. От точки D вверх откладывают 7 см.

Линия пришива. От точки В влево откладывают 4 см. Точки 4 и 7 соединяют пунктирной линией, делят ее пополам и от точки деления вниз откладывают 1 см. Линию пришива проводят через точки 7, 1, 4.

Линия мысика. От точки В вниз откладывают 6 см. Точки 4 и 6 соединяют.

Нижняя линия воротника. Точки В и 6 соединяют закругленной линией.
