§ 59. РАБОЧЕЕ МЕСТО КОМПЛЕКСНОЙ БРИГАДЫ ПО РЕМОНТУ ЖЕЛЕЗНОДОРОЖНЫХ КРАНОВ

Скобка для снятия крановых конических зубчатых колес с вала

При разборке силовых механизмов приходится снимать с валов конические зубчатые колеса. На рис. 158 показано приспособление, значительно облегчающее эту операцию. Приспособление представляет собой скобу, изготовляемую из полосовой стали 90X10 мм и усиливаемую ребром толщиной 10 мм, приваренным электросваркой к фигурно изогнутой полосе. В центре скоба имеет прямоугольную резьбу, куда ввинчивается упорный винт с двумя перпендикулярными отверстиями в головке для ломика, с помощью которого поворачивают винт. При необходимости снять зубчатое колесо скобу устанавливают так, как это показано на рис. 158, и, вращая винт, снимают зубчатое колесо с вала.

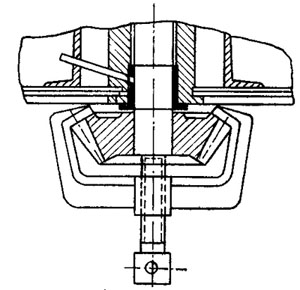

Рис. 158. Скоба для снятия зубчатых колес
