Станок для обработки опорных колец
кранов ПК-6 и ПК-ЦУМЗ-15 и др.
Для обработки опорных колец кранов ПК-6 и
ПК-ЦУМЗ-15 и др. в последнее время стал применяться станок для

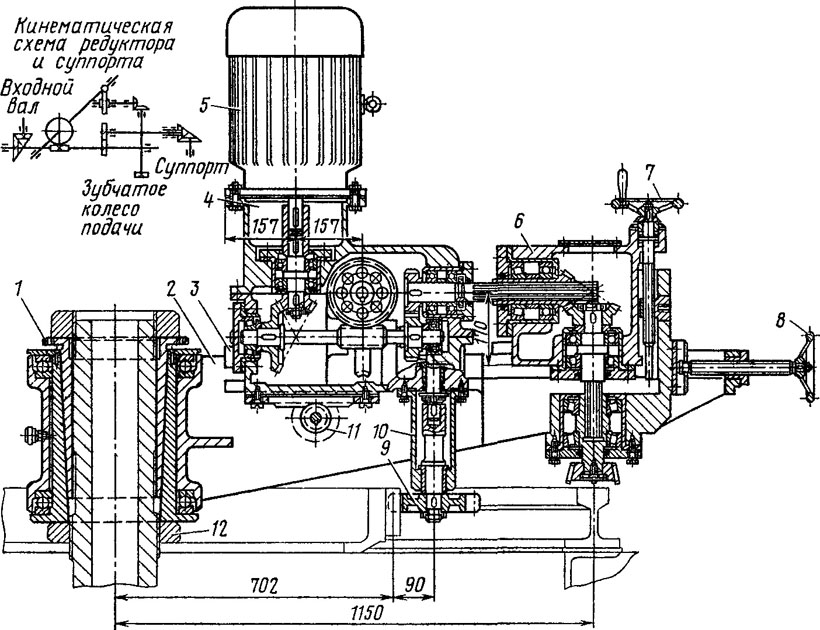

фрезерования, показанный на рис. 157.
Станок имеет траверсу 2, которой крепится на раме крана с
помощью разрезных втулок 1. На траверсе помещен пятиступенчатый
редуктор 4, который может перемещаться на траверсе по салазкам
3. На верхнем фланце редуктора установлен электродвигатель 5.
Суппорт 6 имеет сменную головку для фрезерования опорных колец,
он может перемещаться вверх и вниз, назад и вперед с помощью
двух маховиков 7 и 8. Подача суппорта с фрезой осуществляется
зубчатым колесом 9, укрепленным на конце валика сменной головки
10. Зубчатое колесо 9, вращаясь по зубчатому венцу, поворачивает
траверсу со скоростью, зависящей от включенной ступени передачи
редукторам.

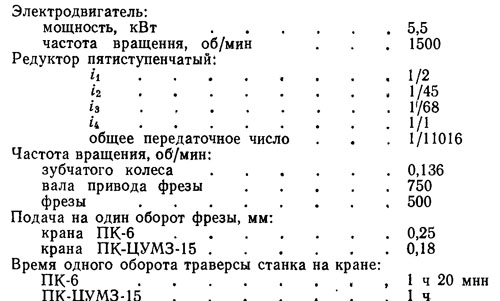

Установка станка на кран для фрезерования опорных колец крана
ПК-ЦУМЗ-15 производится следующим образом. Головку 10 закрепляют
на корпусе редуктора 4, после чего устанавливают головку с
фрезой на суппорт и закрепляют. С помощью горизонтально
расположенных маховиков 8, 11 суппорт перемещается в правое
крайнее, а редуктор в крайнее левое положение; затем станок
мостовым краном устанавливается на раму крана ПК-ЦУМЗ-15.
Вставляется разрезная втулка 1, после чего сверху ставится
центральная колонна и закрепляется снизу гайкой 12, которая
затягивается до упора.
Вращая маховик 11, редуктор перемещают по салазкам в правую
сторону так, чтобы зубчатое колесо 9 зашло в плотное зацепление
с венцом зубчатого колеса крана. Включают электродвигатель.
Суппорт с фрезой медленно перемещают вращением маховика 8 влево
(к оси станка) так, чтобы резцы фрезы коснулись рабочей
поверхности опорного кольца. После этого вертикально
расположенным маховиком 7 суппорт устанавливают на требуемую
глубину резания и медленно перемещают влево, пока фреза не
займет симметричное положение относительно рабочей поверхности
опорного кольца.
В таком положении станок должен сделать один полный оборот
вокруг оси колонны.
После фрезерования опорного кольца станок снимают с рамы крана.
Для этого отвертывают нижнюю гайку центральной колонны.
Зачаливают станок к крюку мостового крана. Выпрессовывают
разрезную втулку, заворачивая болты, после чего краном снимают
станок.
|
