§ 45. НИЖНЯЯ ХОДОВАЯ И ВЕРХНЯЯ ПОВОРОТНАЯ ЧАСТИ ЖЕЛЕЗНОДОРОЖНЫХ КРАНОВ







Рельсовые захваты железнодорожных кранов





На случай работы крана с грузом, близким по величине к предельному весу, кран оборудуют специальными рельсовыми захватами (рис. 101).

При нормальной работе рельсовые захваты, установленные в рабочее положение, не натянуты. Вступать в действие они должны лишь в случае непредвиденной перегрузки, когда кран близок к опрокидыванию. Если захваты не используются, их поднимают и подвешивают к раме крана. Чем тяжелее кран и ниже расположен его центр тяжести, тем он устойчивее. Для утяжеления крана в его нижнюю раму закладывают балласт из чугунных противовесов или карманы рамы заполняют тяжелой железорудной массой.

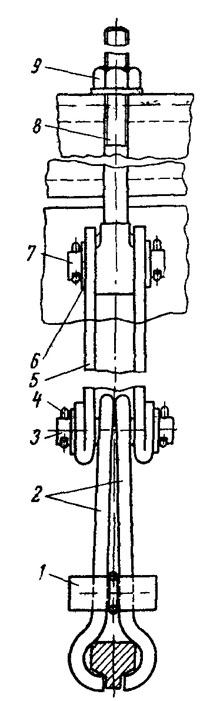

Рис. 101. Рельсовый захват крана ПК-ЦУМЗ-15:
1 — хомут-фиксатор; 2 — щеки захвата; 3 и 7 — валики, 4 — шплинт; 5 —щечки; 6 — шайба; 8 — тяж; 9 — гайка
