НИЖНЯЯ ХОДОВАЯ И ВЕРХНЯЯ ПОВОРОТНАЯ ЧАСТИ ЖЕЛЕЗНОДОРОЖНЫХ КРАНОВ

§ 45. НИЖНЯЯ ХОДОВАЯ И ВЕРХНЯЯ ПОВОРОТНАЯ ЧАСТИ ЖЕЛЕЗНОДОРОЖНЫХ КРАНОВ

Нижняя ходовая часть крана служит основанием всего крана и обеспечивает его передвижение. Она оборудуется ходовыми устройствами: гусеничными, колесными с пневматическими шинами или железнодорожными ходовыми частями.

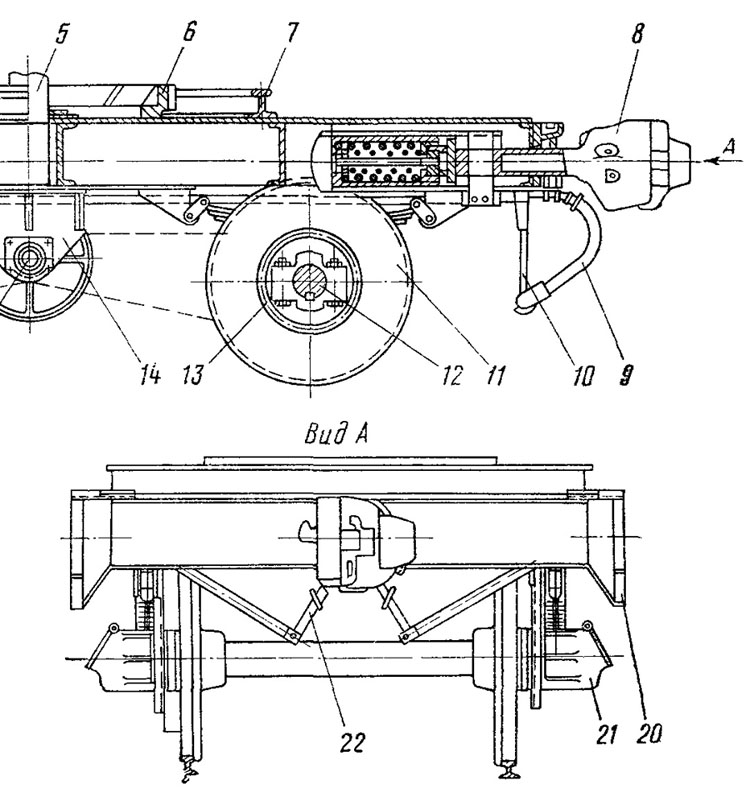

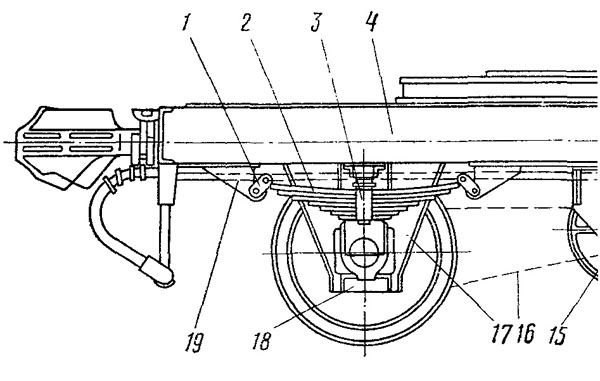

Рис. 96. Ходовая рама крана ПК-6:
1 — серьга; 2—рессора; 3 — хомут рессоры; 4 — рама; 5 — колонна центральная; 6 — венец зубчатый; 7 — кольцо опорное; 8 — автосцепка; 9 — рукав воздухопровода; 10 — державка; 11 — колесо; 12 — ось колесной пары; 13 — звездочка цепная; 14 — кронштейн; 15 — горизонтальный вал механизма передвижения; 16 — цепь; 17 — лапа буксовая; 18 — струнка буксовой лапы; 19 — державка рессорная; 20 — лестница; 21 — букса; 22 — захват рельсовый
