§ 35. ПУСКОВАЯ ЭЛЕКТРОАППАРАТУРА ЖЕЛЕЗНОДОРОЖНЫХ  КРАНОВ, ЕЕ НАЗНАЧЕНИЕ И УСТРОЙСТВО

Контактная система контактора железнодорожных кранов

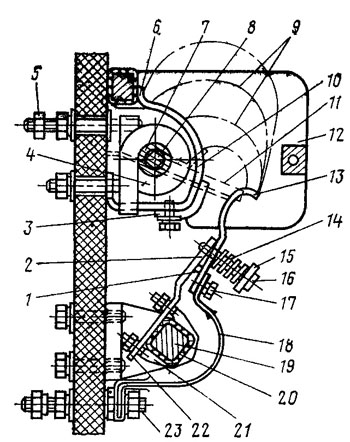

Контактная система контактора (рис. 70) состоит из неподвижного 3 и подвижного контактов 13. Оба эти контакта называются главными, так как могут включать и отключать силовые цепи.

При размыкании контактов, находящихся под током, между ними может возникнуть электродуга, повреждающая поверхность контактов. Чтобы обезопасить работу и свести до минимума порчу контактов, в контакторах применяют дугогашение (преимущественно электромагнитное).

В цепь главных контактов включается дугогасительная катушка 4
с сердечником 8. Контакты оказываются в зоне магнитного поля этой  катушки, и в момент размыкания
контактов возникающая под влиянием этого поля дуга отклоняется, вытягивается и разрывается; не оказывая вредного действия на поверхности контактов. Дугогасительные устройства обычно закрываются кожухом 12 из асбестового материала или из керамики.

Контакторы в зависимости от того, в каком положении находятся главные контакты в момент отсутствия тока во втягивающей катушке, делятся на замыкающие, при включении которых главные контакты замыкаются, и на размыкающие, при включении которых главные контакты размыкаются. По этому же признаку и сами контакты разделяются на размыкающие и замыкающие в зависимости от их положения при отключенной втягивающей катушке.

По количеству главных контактов контакторы разделяются на однополюсные и многополюсные. По
нагрузочной способности главных контактов (номинальному току) контакторы разделяются на контакторы I, II, III, IV и V величины. Для контакторов переменного тока допускаемая величина тока (в А) характеризуется следующими данными (табл. 17).

При подаче тока во втягивающую катушку в якоре и ярме образуется магнитный поток и обе части магнитопровода

сближаются. Перемещаясь, якорь по- т вернет вал 19, вследствие чего подвижной контакт 13, соприкасаясь с неподвижным контактом 3, замкнет цепь между выводными шпильками 23 и 5 через гибкое соединение 18 и дугогасительную катушку.

При отключении втягивающей катушки магнитный поток в магнитопро-воде исчезает и под действием веса откидывающихся частей вал 19 повернется в обратную сторону, в результате чего подвижной контакт отпадает и цепь главных контактов разомкнется.

Для получения надежного электроконтакта между поверхностями главных контактов им придается криволинейный профиль, дающий линейный контакт. С этой же целью контакты не только соприкасаются, но и нажимают друг на друга с определенным усилием в зависимости от величины контактора.

Усилие нажатия главных контактов для контактора II величины равно 0,9—1,2 кгс, а для контактора III величины оно должно быть равным 3,6 кгс. Усилие нажатия в блок-контактах устанавливается в пределах 0,3—0,4 кгс.

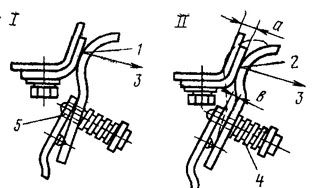

Нажатие подвижного контакта на неподвижный достигается за счет пружины 4 (рис. 71). Сжимаясь, она позволяет подвижному контакту пружинить. Вследствие своей кривизны контакты, скользя один по другому, очищаются от окислов и улучшают соприкосновение своих поверхностей.

Усилие нажатия контактов, измеряемое в кгс, характеризуется величиной отжатия подвижного контакта после начального соприкосновения, т. е. величиной а, носящей название «провал» контакта.

Естественно, чем больше эта величина, чем больше «провал», тем с большим усилием контакты сжаты.

Величина «провала» (в мм) для различных величин контакторов различна.

Кроме главных контактов, на контакторы часто ставят дополнительные, так называемые блок-контакты.

Их применяют для включения и выключения аппаратуры, связанной с контактором или блокирующей его. Блок-контакт мостикового типа делают обычно (рис. 72) следующим образом. На валу 9 контактора закрепляют скобу 8 с пластмассовыми угольниками 7. На угольниках с помощью стоек

6 смонтированы контактные мостики 4 с подвижными контактами (их зачастую соединяют серебряной пайкой). Расположение мостиков таково, что при отключенной втягивающей катушке один мостик разомкнут, а другой замкнут. Их положение меняется при включении катушки.
