Система питания двигателя железнодорожных кранов

§ 22. МЕХАНИЗМЫ И СИСТЕМЫ ДВИГАТЕЛЯ ЖЕЛЕЗНОДОРОЖНЫХ КРАНОВ

Система питания двигателя железнодорожных кранов

Система питания предназначена для подачи в цилиндры двигателя топлива или горючей смеси, необходимых для совершения рабочего процесса. Системы питания дизелей и карбюраторных двигателей различны.

Общая схема питания дизеля показана на рис. 54. Топливо из бака 3 через расходный кран 4 попадает в фильтр грубой очистки

и, пройдя через него, поступает к подкачивающему насосу 32. Этот насос прогоняет топливо через фильтр тонкой очистки, откуда оно поступает к топливному насосу высокого давления 33. Насос под большим давлением в определенные моменты подает топливо в форсунки 26, расположенные в головке блока двигателя.

Воздух, подаваемый в цилиндр, должен быть чистым, без примеси пыли, поэтому его очищают, пропуская через специальный воздухоочиститель. Для нормальной работы системы питания очень важно иметь в хорошем состоянии фильтры и воздухоочистители: несвоевременная их очистка нарушает работу системы питания и ухудшает работу двигателя.

Система питания карбюраторного двигателя включает в себя бак для топлива, отстойник, карбюратор, воздухопровод и регулятор частоты вращения двигателя. Наиболее ответственной частью в этой системе является карбюратор. Он предназначен для приготовления горючей смеси, т. е. смеси паров топлива с вполне определенным количеством воздуха.

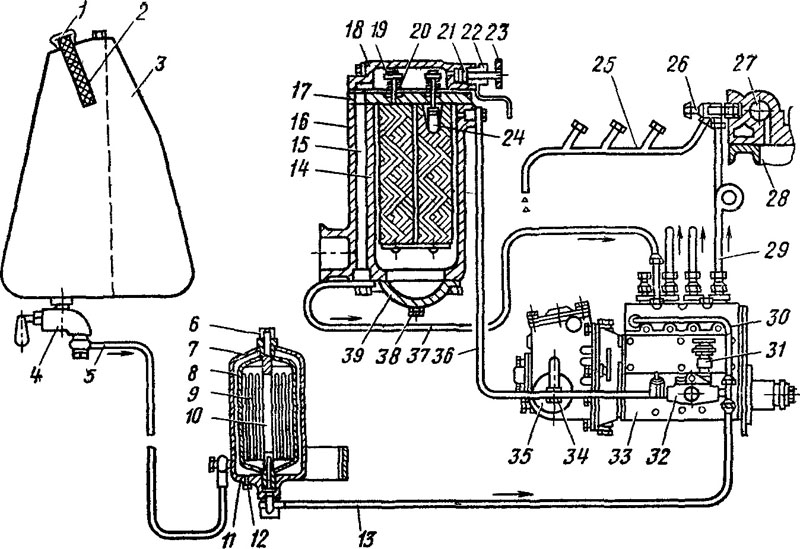

Рис. 54. Схема питания дизеля:
1 — крышка; 2 — фильтр бака; 3 — бак топливный; 4 — кран расходный; 5 — топливопровод бака; 6 — болт выпуска воздуха; 7 — колпак фильтра грубой очистки; 8 — крышка элемента; 9 — фильтрующий элемент; 10 — шпилька стержня; 11 — корпус фильтра грубой очистки; 12 — пробка спускная; 13 — топливопровод фильтра грубой очистки; 14 — фильтрующий элемент; 15 — вертикальный канал корпуса; 16 — корпус фильтра тонкой очистки; 17 — плита установочная; 18 — крышка корпуса фильтра; 19 — шайба пружины, 20 — пружина; 21 — шарик продувочного клапана; 22 — гайка уплотнения фильтра тонкой очистки; 23 - вентиль прбдувочный; 24 — трубка фильтрующего элемента, 25 — трубка отвода просачивающегося через форсунку топлива; 26 — форсунка; 27 — вихревая камера; 28 — камера сжатия; 29 — топливопровод высокого давления; 30 — топливопровод обратного слива; 31 — насос ручной подкачки; 32 — насос подкачивающий; 33 — насос топливный; 34 — поводок регулятора; 35 — регулятор; 36 — топливопровод напорный; 37 — топливопровод к насосу; 38 — пробка спускная; 39 — крышка нижняя

Существует несколько конструкций карбюраторов. На рис. 55 показано устройство простейшего карбюратора.

Смесительная камера 1 представляет собой отрезок трубы, в которой смешивается распыленное топливо с воздухом. Эта ка-
мера имеет местное сужение, называемое диффузором 3, к которому проведен распылитель 4, подающий в камеру топливо.

Воздух, проходя через смесительную камеру, повышает свою скорость в диффузоре, и над распылителем создается разрежемте, способствующее лучшему всасыванию топлива, которое увлекается затем быстро движущейся струей воздуха, испаряется, хорошо перемешивается с воздухом и поступает в цилиндры.

Топливо в распылитель подается через поплавковую камеру 7 с поплавком 10, предназначенную поддерживать одинаковый напор топлива в распылителе 4, что обеспечивается поддержанием постоянного уровня топлива. В камере имеется обратный клапан 9, а для преднамеренного повышения уровня топлива кнопка 8, нажатием которой открывается клапан. В канале 6 на пути от поплавковой камеры 7 к распылителю 4 установлен жиклер

11, сделанный в виде пробки с точно калиброванным отверстием, через которое пропускается ограниченное количество топлива.

Дроссельная заслонка 2 служит для регулирования количества смеси, подаваемой в цилиндр: при большем открытии дроссельной заслонки в цилиндры двигателя поступает больше смеси, поэтому двигатель развивает большую мощность. Наоборот, прикрывая дроссельную заслонку, уменьшают доступ смеси в цилиндры, в результате чего мощность двигателя снижается.

Горючая смесь, подаваемая в цилиндры, может быть «бедной» или «богатой» в зависимости от соотношения долей воздуха и топлива. Чем больше процентный состав топлива, тем богаче смесь. Воздушная заслонка 5 служит для временного обогащения смеси, главным образом в момент пуска двигателя и установления режима его работы. Это обогащение достигается поворотом воздушной заслонки, уменьшающим живое сечение канала, вследствие чего скорость потока воздуха возрастает, создается большее разрежение и увеличивается подача топлива через главный жиклер 11.

Для нормальной работы двигателя важно иметь смесь постоянного качества. Простейший карбюратор не обеспечивает этого постоянства. При прикрытии дроссельной заслонки уменьшается частота вращения двигателя и над распылителем создается меньшее разрежение, в результате чего истечение топлива будет слабее и смесь в цилиндры станет поступать обедненной.

Наоборот, с полным открытием дроссельной заслонки истечение топлива повышается и смесь обогащается.

Устранение этого недостатка в карбюраторах достигается постановкой дополнительного устройства, называемого компенсационным жиклером 12. Его размещают между поплавковой камерой и компенсационным колодцем 13, через который топливные каналы соединены с атмосферой. Благодаря этому через компенсационный жиклер подается постоянное количество топлива независимо от величины разрежения в диффузоре, т. е. независимо от режима работы двигателя.

С увеличением частоты вращения двигателя подача топлива через основной главный жиклер 11 увеличится и смесь обогатится, в то же время увеличится поступление воздуха, но так как компенсационный жиклер 12 подаст прежнее количество топлива, качество смеси будет прежним.

При снижении оборотов двигателя главный жиклер станет обеднять смесь, в то же время компенсационный жиклер, подавая одно и то же количество топлива при меньшем поступлении воздуха, будет обогащать смесь, в итоге ее качество не изменится.

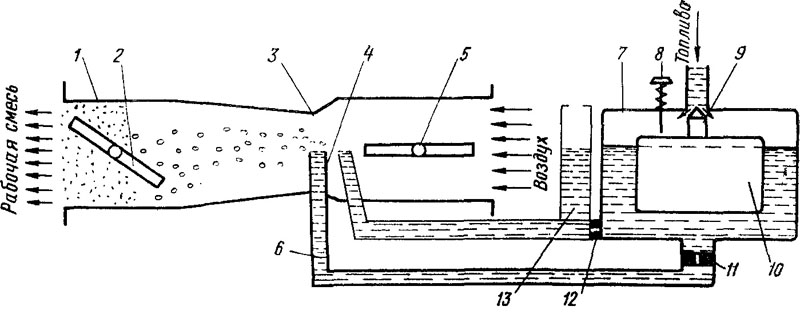

Рис 55 Схема простейшего карбюратора
