§ 17. ПАРОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ И РЕГУЛИРОВКА ПАРОРАСПРЕДЕЛЕНИЯ

Парораспределительный механизм реверсивной паровой машины крана ПК-6

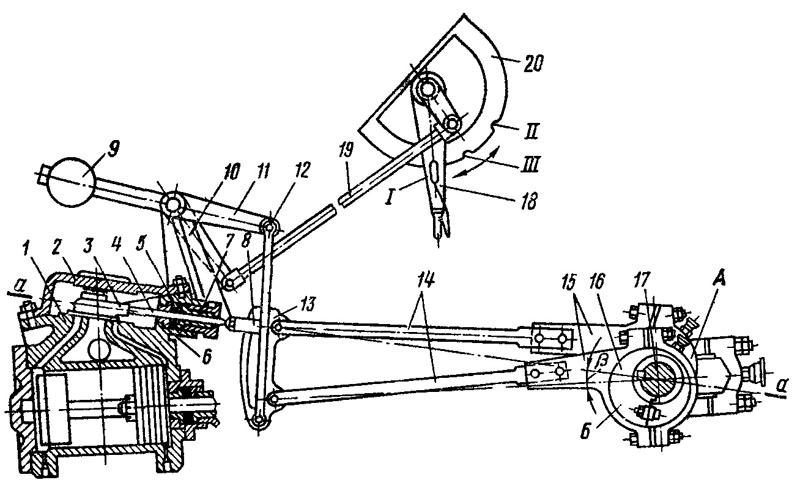

На рис. 48 показан парораспределительный механизм реверсивной паровой машины крана ПК-6 с плоским золотником.

Коробчатый золотник 3 соединен с золотниковым штоком 4, проходящим через сальник 6 и заканчивающимся резьбовым соединением с вилкой 8. Резьбовое соединение вилки и штока позволяет регулировать положение золотника.

На шейке коленчатого вала насажены два эксцентрика 16, так что эксцентриситет одного из них смещен относительно колена коленчатого вала по часовой стрелке, а другой — на тот же угол, но против часовой стрелки. Благодаря такой посадке эксцентриков при вращении коленчатого вала машины в одну сторону рабочим оказывается один эксцентрик; при вращении вала в другую сторону рабочим оказывается другой эксцентрик. Для удобства монтажа эксцентриков на шейке коленчатого вала оба эксцентрика сделаны в виде одной детали, имеющей разъем по средней линии. Каждый эксцентрик охватывается самостоятельным бугелем.

Рабочие поверхности бугелей 15 или залиты антифрикционным сплавом, или в них вставлены бронзовые вкладыши. Имеющиеся в месте соединения бугеля прокладки позволяют по мере износа рабочих поверхностей подтягивать бугель.

К эксцентриковым бугелям крепятся тяги 14, заканчивающиеся вилками. Эксцентриковая тяга соединена с золотниковым штоком через кулису 13 и кулисный камень. Кулиса представляет собой рамку с дугообразной прорезью внутри по радиусу, равному длине эксцентриковой тяги. В эту прорезь вставлен перемещающийся по прорези кулисный камень. Кулиса имеет три ушка с отверстиями, посредством которых шарнирно соединяется с двумя эксцентриковыми тягами 14 и подвеской 12, удерживающей кулису на весу. Кулисный камень шарнирно соединен с вилкой 8 золотникового штока 4.

В работе кулисного механизма следует различать три основных положения. Если кулису посредством реверсивно-переводного механизма опустить так, чтобы камень оказался в своем верхнем положении, а центр вилки прикрепления верхней тяги— на линии, являющейся продолжением осевой линии золотникового штока (линия а—а), то на перемещение золотника станет воздействовать эксцентрик А и коленчатый вал начнет вращаться против часовой стрелки. Если кулису поднять до совпадения центра прикрепления нижней тяги с осевой линией золотникового штока, то золотник будет перемещаться под воздействием эксцеитрика Б и коленчатый вал станет вращаться по часовой стрелке.

При работе одного эксцентрика другой влияет на движение кулисы, вследствие чего она будет качаться, не влияя на перемещение золотника от первого эксцентрика. Если кулису установить в среднее положение так, чтобы камень оказался строго посередине между точками крепления эксцентриковых тяг к кулисе, то на движение золотника станут воздействовать оба эксцентрика в равной степени, но в разных направлениях. Золотник остановится в среднем положении и доступ пара в цилиндр прекратится. Таким образом, среднее положение кулисы соответствует остановке машины.

Для уменьшения усилия, необходимого для перемещения кулисы, ее подвеску осуществляют с уравновешивающим грузом 9.
