§ 17. ПАРОРАСПРЕДЕЛИТЕЛЬНЫЙ МЕХАНИЗМ И
РЕГУЛИРОВКА ПАРОРАСПРЕДЕЛЕНИЯ
Парораспределительный механизм может быть эксцентриковым и
безэксцентриковым.

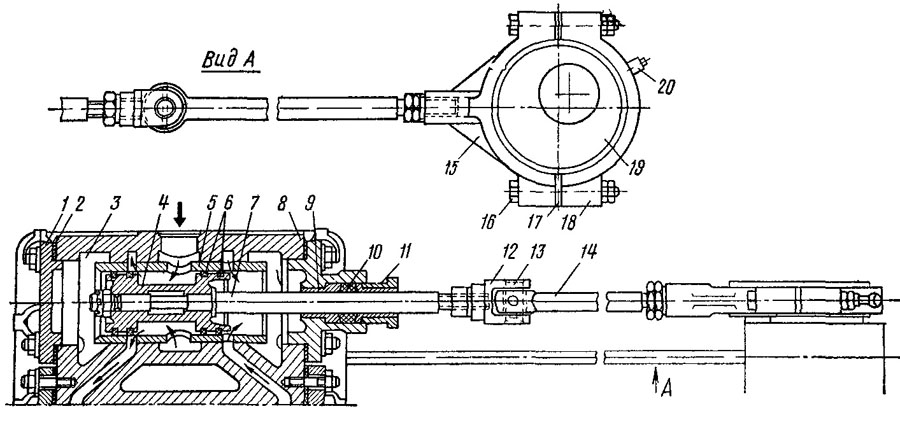

На рис. 47 показан парораспределительный механизм нереверсивной
машины крана ПК-ЦУМЗ-15. Эта машина имеет цилиндрический
золотник внутреннего впуска. Ее парораспределительный механизм
эксцентрикового типа состоит из золотника, золотникового штока,
эксцентриковой тяги, эксцентрикового бугеля и самого
эксцентрика.
Золотник 4 представляет собой
цилиндрическое тело, концевые части которого имеют больший
диаметр и несут по две канавки с уплотнительными кольцами 6.
Средняя утоньшенная часть золотника образует камеру, куда
подается свежий пар.
Золотник насажен на золотниковый шток 7 до упорного буртика и
закреплен гайкой. Золотниковый шток проходит через сальник 10 и
шарнирно соединен с эксцентриковой тягой 14, которая в сваю
очередь соединена с бугелем 15 эксцентрика. Соединение
золотникового штока и тяги бугеля резьбовое, что позволяет
изменять общую длину этих деталей.
Эксцентриковый бугель 15 имеет кольцеобразную форму и состоит из
двух половинок, стянутых между собой болтами 16. Во внутреннюю
часть бугеля вставлен разъемный вкладыш из бронзы. Набор
прокладок 17, проложенных в соединение частей бугеля, позволяет
путем изменения их толщины производить подтяжку вкладышей по
мере их износа.
Бугель своими вкладышами охватывает эксцентрик 19. Эксцентрик
сделан в виде круглого диска, имеющего смещенное относительно
центра отверстие, которым садится на вал кривошипа и
закрепляется шпонкой. Расстояние между центром наружного
диаметра эксцентрика и центром отверстия называется
эксцентриситетом.
Наружная поверхность эксцентрика имеет заплечики, исключающие
продольное смещение бугеля относительно эксцентрика. Так как
центр вращения эксцентрика относительно его наружного диаметра
смещен, золотнику сообщается поступательно-возвратное движение с
общим ходом, равным двойной величине эксцентриситета, что
обеспечивает требуемое парораспределение. Величина перемещения
золотника зависит только от величины эксцентриситета и не
зависит от размера диаметра эксцентрика.
|
