§ 16. ПАРОРАСПРЕДЕЛЕНИЕ И ТИПЫ ПАРОРАСПРЕДЕЛИТЕЛЬНЫХ МЕХАНИЗМОВ КРАНОВЫХ КОТЛОВ





При рассмотрении индикаторной диаграммы было выяснено, что для нормальной работы пара в цилиндре необходимо:

а) начать открытие канала для впуска пара до прихода поршня в крайнее левое положение;

б) закрыть канал для впуска пара. т. е. произвести отсечку впуска на некоторой длине пути поршня, определяемой степенью наполнения;

в) начать открытие канала для выпуска пара до прихода поршня в крайнее правое положение;

г) закрыть канал для выпуска пара до прихода поршня ,в крайнее левое положение (в момент, определяемый степенью сжатия).

Своевременное открытие и закрытие каналов для впуска и выпуска пара обеспечиваются парораспределительными устройствами. В крановых паровых машинах применяется золотниковое парораспределение с плоским или цилиндрическим золотником, приводимым в движение эксцентриковыми или безэксцентриковыми кулисными механизмами.

На рис. 45 показана схема работы распределительного механизма с простейшим коробчатым золотником, состоящая из золотника 2, золотникового штока 4, эксцентриковой тяги б, эксцентрика 7 и кривошипа 8.

Позиция I соответствует крайнему левому положению поршня; при этом коробчатый золотник в среднем своем положении и своими кромками перекрывает оба канала цилиндра 1. Такое положение золотника обеспечивается тем, что центр эксцентрика смещен относительно кривошипа на угол в 90° в сторону вращения, т. е. опережает движение кривошипа, поэтому и угол этот называется углом опережения. При дальнейшем повороте кривошипа по часовой стрелке золотник начнет открывать левый канал цилиндра для впуска пара в цилиндр, а правый канал для выхода отработанного пара из правой полости через канал 5 и полость 3 на выхлоп.

Позиция II показывает положение, когда золотник займет крайнее правое положение и полностью откроет оба канала, поршень при этом займет среднее положение. При дальнейшем повороте кривошипа поршень будет продолжать перемещаться вправо, а золотник начнет закрывать оба канала и позиция III

соответствует положению, когда поршень дойдет до правого крайнего положения, а золотник полностью закроет оба канала. При дальнейшем повороте кривошипа золотник начнет открывать правый канал для впуска пара в правую полость цилиндра, в которой начнется аналогичный процесс. Позиция IV соответствует полному открытию каналов для впуска пара в правую полость и выпуска из левой отработанного пара.

Из этой схемы видно, что пар в полости цилиндра подается на всем протяжении хода поршня, т. е. простой коробчатый золотник с шириной кромок, равной ширине паровпускных каналов, не обеспечивает ни предварения впуска, ни огсечки пара, обеспечивающих степень наполнения, ни предварения выпуска. Для обеспечения всего этого применяется золотник с перекры-шами.

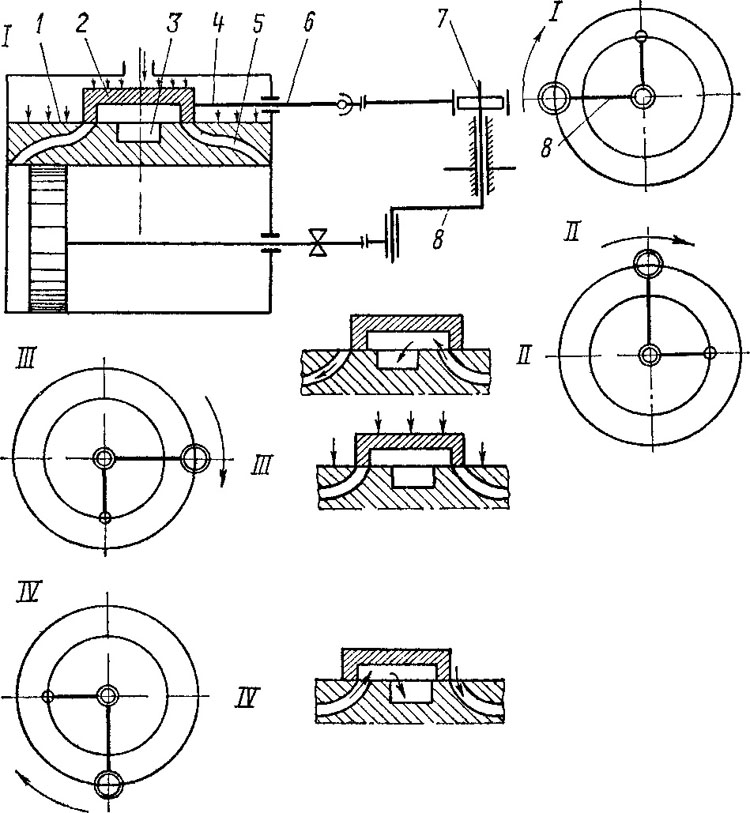

Рис. 45 Схема работы плоского коробчатого золотника
