§ 15. УСТРОЙСТВО ПАРОВЫХ МАШИН ГРУЗОПОДЪЕМНЫХ КРАНОВ

Горизонтальная паровая машина крана ПК-ЦУМЗ-15

На кране ПК-ЦУМЗ-15 установлена двухцилиндровая машина с горизонтально расположенными цилиндрами, укрепленными раздельно на щековинах лебедки крана (рис. 35). Эта машина имеет также золотниковое парораспределение; так как кулисного механизма нет, то машина нереверсивна, поэтому на ней нельзя изменять направление вращения главного вала.

Одним из основных элементов технической характеристики паровой машины является ее мощность. Как изложено выше, площадь индикаторной диаграммы в определенном масштабе отображает работу пара, совершенную в цилиндре за один ход

поршня. Замерив эту работу, и зная число ходов поршня в 1 с, можно вычислить величину работы, совершенную паром в 1 с, что и является мощностью этой машины. Таким образом, сняв индикаторную диаграмму, зная число цилиндров и число ходов поршня, можно всегда определить мощность паровой машины. Эта мощность называется индикаторной Ni.

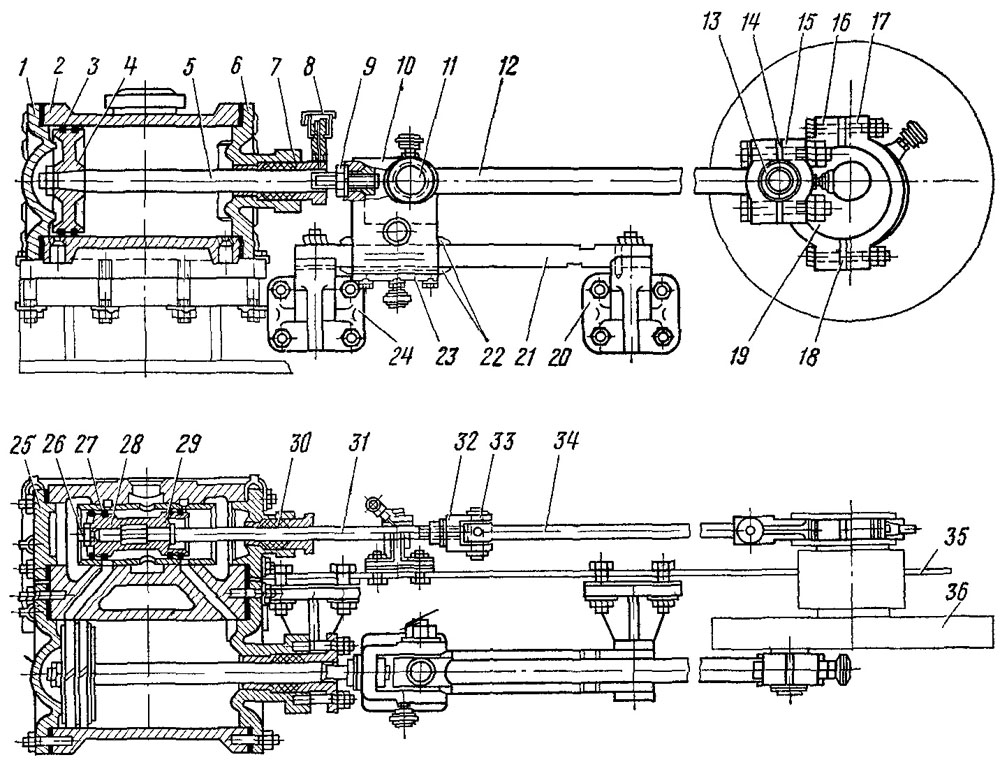

Рис. 35. Паровая машина крана ПК-ЦУМЗ-15:
1 — задняя крышка цилиндра; 2 — цилиндр; 3 — поршневое кольцо; 4 — поршень; 5 — шток поршня; 6 — передняя крышка цилиндра; 7 и 30— сальники; 8 — масленка; 5 — гайка; 10 — ползун; 11 — палец ползуна; 12 — шатун; 13 —вкладыш шатуна; 14 и 18 — прокладки; 15 — крышка шатуна; 16 — эксцентриковый бугель; 17 — крышка бугеля; 19 — эксцентрик; 20 и 24—кронштейны; 21 — параллели; 22 — вкладыш ползуна; 23 — планка ползуна; 25 — крыша золотниковой камеры; 26 — гайка штока, 27 — кольцо золотника;
28 — золотник; 29 — втулка золотниковая; 31 — шток золотника; 32 — вилка штока золотника; 33 — валик эксцентриковой тяги; 34 — эксцентриковая тяга; 35 — щековина
лебедки; 36 — диск кривошипа
