§ 15. УСТРОЙСТВО ПАРОВЫХ МАШИН ГРУЗОПОДЪЕМНЫХ КРАНОВ





Горизонтальная реверсивная паровая машина крана ПК-6





На рис. 34 показана горизонтальная реверсивная паровая машина крана ПК-6. Эта машина выполнена в виде обособленного агрегата с горизонтальными цилиндрами; реверсивная — е эксцентриковым кулисным парораспределительным механизмом и плоским золотником.

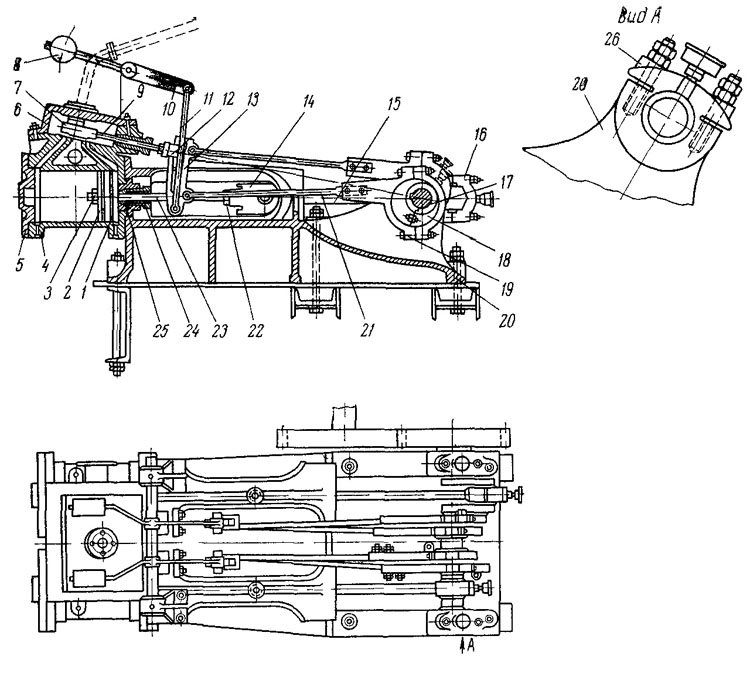

Рис. 34. Горизонтальная реверсивная паровая машина крана ПК-6:
1 — поршневые кольца; 2 — поршень;
3 — гайка штока; 4 — цилиндр; 5 — задняя
крышка цилиндра; 6 — шиберная крышка; 7 — золотник, 8 — контргруз;
9 — шток золотника;
10 — балансирный рычаг; 11 — подвеска; 12 — вилка штока; 13 — кулиса, 14 — ползун, 15 — шатун, 16 — крышка шатуна, 17—коленчатый вал, 18 — эксцентрик; 19 — эксцентриковый бугель; 20 — станина; 21 — эксцентриковая тяга; 22 — контргайка; 23-шток поршня; 24 —сальник; 25 — корпус сальника; 26 — крышка коренного подшипника
