§ 12. РЕМОНТ ГАРНИТУРЫ И АРМАТУРЫ ПАРОВОГО КОТЛА

Водопробные краники парового котла. Ремонт

На водопробных краниках бывают следующие неисправности: закупорка отверстий в корпусе, течь через притирочную поверхность, отложение накипи на резьбе костылика. Эти неисправности являются следствием неплотного закрытия отверстий краника костыликом после проверки уровня воды в котле, несвоевременной прочистки отверстий от накипи, неудовлетворительной притирки костылика.

На каждой промывке водопробные краники и краны водомерного стекла разбирают, очищают от накипи, притирают и смазывают.

Для прочистки отверстий водопробного краника костылик вывертывают из корпуса и разверткой (рис. 31) прочищают проходной канал до тех пор, пока стержень развертки не будет свободно проходить через отверстие корпуса, чечевичное кольцо и стенку котла. Притирочные места внутри корпуса проверяют и, если они повреждены, обрабатывают специальной шарошкой. Неисправные притирочные места костыликов исправляют на станке. После этого костылик притирают к месту постановки в корпусе, применяя при этом пасту или смесь мелко толченого стекла с маслом. Для легкого открывания и закрывания краников их резьбу смазывают графитом.

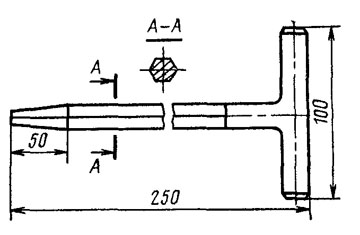

Рис. 31. Развертка для прочистки отверстий водопробных кранов

Водомерное стекло парового котла. Ремонт

Водомерное стекло может иметь такую неисправность, как закупорка накипью отверстий, вследствие чего прекращается сообщение водомерного стекла с паровым и водяным пространствами котла и стекло дает неправильные показания уровня воды.
Устраняя эту неисправность, отверстия кранов водомерного стекла и отверстия в стенках котла тщательно прочищают и проверяют, притирают пробки кранов, заменяют набивку (промас-леннйй асбестовый шнур) сальников краников.

Неисправностью плоских водомерных стекол может быть также парение в местах их постановки в рамку, что является обычно следствием постановки стекол с непараллельными кромками или неправильной постановки рамки и неравномерного закрепления стекла. Более частыми причинами порчи плоского стекла являются неравномерное и слишком тугое закрепление стекла в рамке и прорыв паронитовой прокладки.

Стекло нужно устанавливать полированной частью наружу. Для уплотнения стекла в рамке ставится паронитовая прокладка толщиной 1 мм, пропитанная графитовой пастой. Собранное стекло опрессовывают водой при давлении на 5 кгс/см2 выше котлового и с выдержкой в течение 5—10 мин.

На место смонтированное стекло ставит крановая бригада. Для установки стекла на концы трубок рамки надевают сальниковые гайки с грундбуксами, после чего их заводят в штуцера нижнего и верхнего кранов водомерного стекла. Сальники набивают асбестовой набивкой, свитой из отдельных нитей, и зажимают грундбуксой и гайкой. Как в процессе сборки стекла, так и во время работы необходимо обращать особое внимание на равномерное затягивание винтов- и своевременное их крепление.

Показания стекла следует периодически проверять по водопробным краникам.
