§ 5. УСТРОЙСТВО ПАРОВЫХ КОТЛОВ

Люки для промывки и очистки парового котла

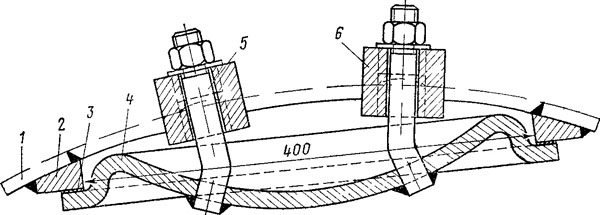

Для промывки и очистки котла в наружном листе имеется два ряда промывочных люков, устройство которых показано на рис. 5. Нижний ряд люков расположен над грязевым кольцом и служит для очистки водяного пространства от грязи и шлама, оседающих на кольцо, второй ряд размещен на уровне огневой решетки и служит для промывки и очистки ее поверхности. Чтобы облегчить очистку котла, ремонт и осмотр его внутренней части, с противоположной шуровочному отверстию стороны топки несколько выше уровня огневой решетки расположен люк-лаз (рис. 6) 300X400 мм.
