ДВИГАТЕЛЬ НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ

Изготовление наружного замка пружины. Имеется несколько разновидностей наружных замков пружины:

1. Отверстие-замок.

2. Язычок, приклепанный к концу пружины.

3. Конец пружины изогнут петлей без вкладыша.

4. Замок с двусторонним выступом, имеющим форму буквы  Т (выступы входят в отверстия крышки и дна барабана).

5. Замок с вкладышем.

Из всех замков мы остановимся на двух последних, наилучших по качеству.

Замок с выступом изготовляют из полоски стали, шириной не менее удвоенной ширины пружины и по толщине, равной пружине. Полоску стали отпускают до темно-синего цвета и на обоих концах делают отверстия. Для изготовления отверстий рекомендуется изготовить инструмент — зенковку из круглого напильника, у которого конец заточить так, чтобы образовались три плоскости с тремя острыми углами. В центре пружины и полоски нужно сделать отверстия, которые с наружных сторон и в центре необходимо раззенковать. Выступы обязательно должны быть закруглены и входить в отверстия барабана и крышки с малым люфтом, не выступая выше плоскости крышки и барабана.

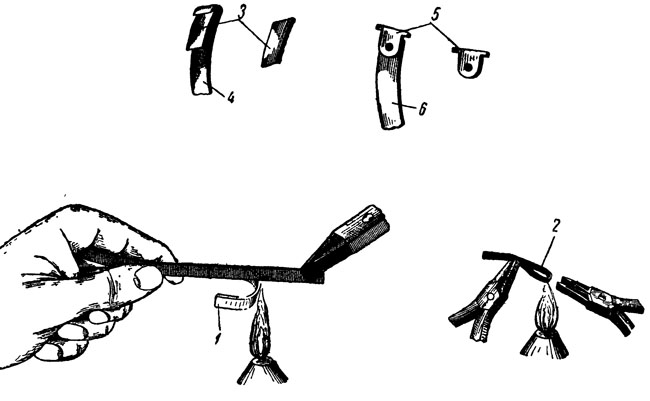

Замок с вкладышем изготовляют следующим образом. Докрасна отжигают конец пружины, примерно равный половине ширины внутреннего отожженного конца пружины. Отожженный конец на огне быстро загибают и сплющивают теплыми плоскогубцами, оставляя маленький зазор. Излишек пружины отрезают напильником или ножовкой, оставляя выступ замка длиной 1 —1,5 мм. Загнутый выступ замка изнутри остро запиливают. Затем из излишка пружины делают вкладыш с заостренными концами и вкладывают его внутрь замка, придавая плоскогубцами небольшой изгиб (рис. 145).

Вкладывать пружину в барабан нужно с большой осторожностью, не изгибая ее в ту или другую сторону, так как пружина в изогнутом месте может лопнуть. Извлекать пружину из барабана надо также очень осторожно, придерживая ее вместе с барабаном, чтобы она внезапно не развернулась. Внезапно развернувшаяся пружина может принять неправильную форму и может сломаться ее наружный замок. Извлекать и вкладывать пружину в барабан, если нет приспособления, нужно над открытым ящиком верстака, так как при малейшей неосторожности барабан и пружина могут выскочить из рук.

Если извлеченная из барабана пружина разворачивается недостаточно, ее надо заменить, так как она «села». Пружина в развернутом виде должна быть в 2—2,5 раза больше диаметра барабана. Вытягивание спирали пружины для придания ей упругости ни к чему не приведет, наоборот, только может вызвать ее поломку. При чистке пружины не следует ее изгибать, так как это также может привести к ее поломке. Промыв пружину в бензине, ее обтирают тряпкой или папиросной бумагой, не допуская при этом изгиба пружины в ту или другую сторону. Чтобы очистить обе стороны пружины, чистку начинают с внутреннего конца по направлению к наружному. Чистят пружину тонкой палочкой с навернутой на нее в несколько рядов папиросной бумагой. Наилучшая пружина та, у которой более гладкая поверхность и которая в развернутом виде .имеет примерно одинаковое расстояние между витками всей пружины.
