ДВИГАТЕЛЬ НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ
Пружина.
При вставке новой пружины необходимо правильно подобрать ее
размер.
Если при ремонте будет поставлена более сильная пружина, чем это
необходимо для данных часов, это (при полностью заведенной
пружине) приведет к увеличению амплитуды колебания баланса, и во
время хода часов эллипс станет ударяться об обратную сторону К
концу завода ход становится вялым, что регулирование хода часов.
При установке слабой пружины ход в часах будет также вялым.
Отрегулировать ход таких часов невозможно.
Короткая пружина в опущенном состоянии имеет менее 8,5
витков. Барабан с такой пружиной не сделает
4,5—5 оборотов. Продолжительность хода часов с короткой пружиной
недостаточна.
Длинная пружина заполняет весь барабан, и он также не делает 4,5
оборотов, так как пружине негде развернуться, что приводит к тем
же результатам, что и при постановке короткой пружины.
Чересчур широкая пружина, выступающая выше проточки в барабане,
трется о крышку и дно барабана. Такая пружина сворачивается и
разворачивается скачками, что влияет на ход часов. Часы из-за
указанных недостатков могут иметь вялый ход или совсем
останавливаться. При широкой пружине крышка может частично или
полностью выйти из посадочного гнезда барабана.
Узкая пружина в работе неполноценна, так как она свертывается и
развертывается волнообразно и очень сильно трет крышку и дно
барабана.
Подбор пружины. Пружину по ширине и толщине подбирают,
пользуясь специальным калибром (рис. 144). Ширина пружины должна
быть примерно на 0,1 мм меньше внутренней высоты барабана.
Указанные условия необходимы для нормальной работы пружины, т.
е. свободного ее развертывания. Годность новой пружины должна
отвечать следующим условиям:
1) толщина пружины не должна быть больше 1/30 диаметра вала
барабана;
2) в барабане должно находиться столько витков пружины (минимум
8,5), чтобы было обеспечено 4,5—5 оборотов барабана при полном
заводе пружины.
За сутки барабан делает 3,5—4 оборота. Запас заводной пружины
необходим для постоянного равномерного хода часов в течение
суток.

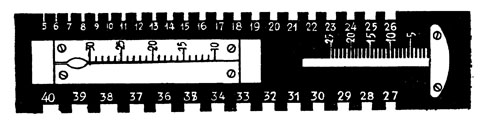

Рис. 144. Калибр для измерения толщины и ширины пружины
Число оборотов барабана проверяют вручную. Для этого вал
барабана завинчивают в ручные тисочки и закручивают его рукой до
отказа (до полной заводки пружины), считая при этом, сколько
оборотов сделал барабан.

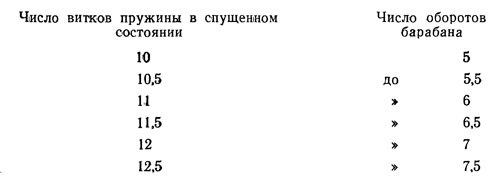

Практически установлено, что между количеством витков спущенной
пружины и числом оборотов барабана существует следующее
отношение.
 |
