АНГРЕНАЖ НАРУЧНЫХ И КАРМАННЫХ ЧАСОВ



Заводное (коронное) колесо. Заводное (коронное) колесо должно вращаться с минимальным зазором. Стачивая нижнюю плоскость накладки или кольцевую подкладку на
камне, устраняют излишний зазор. Уступ на мосту, на котором закреплено заводное (коронное) колесо, от времени срабатывается. Для исправления этого дефекта изготовляют кольцо из хорошо прокованной листовой латуни надлежащей толщины или из стали.

Сначала просверливают отверстие нужного размера, затем на станке обтачивают разработавшийся уступ в мосту, придавая ему такой размер, как это показано пунктиром на рис. 135. После этого пригоняют само кольцо.

Кольцо обтачивают снаружи по размеру выемки в заводном колесе. Затем стачивают его с двух сторон по плоскостям и растачивают отверстие кольца настолько, чтобы легким ударом молотка можно было бы прочно насадить кольцо на уступ.

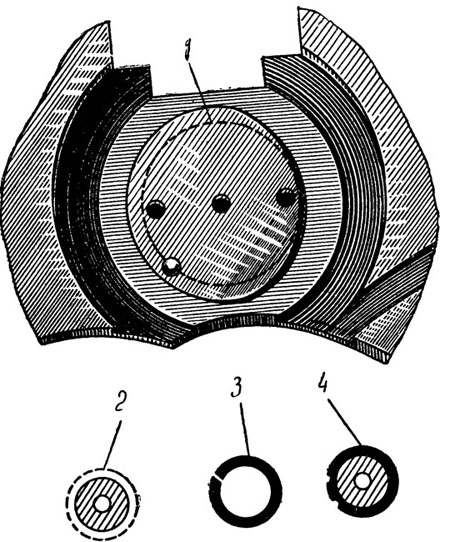

Рис. 135. Исправление уступа на мосту заводного колеса:
1 — сработанный уступ моста; 2 — обточенный уступ; 3 — выточное кольцо; 3 — кольцо, надетое на уступ




Барабанное колесо. Если в барабанном колесе квадратное отверстие разработано и углы квадрата вала барабана тоже разработаны, возникает перекос барабанного колеса. Бывают случаи,
когда барабанное колесо поднимается настолько высоко, что зубья барабанного колеса теряют связь с зубьями заводного колеса, и собачка проскакивает под барабанное колесо. Для устранения этого дефекта следует увеличить в колесе квадрат, вставить в него футер, затем в этом футере выпилить внутри новый квадрат по размеру квадрата на валу. Предварительно нужно исправить квадрат вала квадратным полубархатным напильником, с двух сторон которого снята насечка на камне. Иногда при небольшой разработанности квадрат исправляют стягиванием отверстия с четырех сторон пуансоном-зубилом.


Исправление и вставка зубьев в заводном и барабанном колесах. Если в заводном или барабанном колесе сломан один или несколько зубьев и другого колеса для замены нет, то вставляют стальной зуб так же, как и в колесах ангренажа, затем его пропаивают латунным или серебряным припоем и придают зубу надлежащую форму. Колесо закаливают 'и отпускают до светло-синего цвета. Для ускорения работы можно выпилить зубья из старого колеса, но зубья должны быть той же формы. В случае ‘поломки торцового зуба в заводном колесе ставят на резьбе новый зуб и также пропаивают припоем .и производят термообработку колеса.

Если зубья заводного колеса туго проходят в зубьях заводного триба (полубочонка), зацепление следует исправить путем опиловки зубьев заводного триба треугольным напильником.


Исправление собачки. Если собачка имеет большой вертикальный зазор, то его уменьшают, опуская винт. Для этого укорачивают втулку, на которой установлена собачка, или подкладывают шайбу. В крайнем случае, можно изготовить новую собачку.
