ДЕТАЛИ, РЕГУЛИРУЮЩИЕ ПЕРИОД КОЛЕБАНИЯ БАЛАНСА ЧАСОВ





Градусник. Для регулирования хода часы снабжены градусником (рис. 11), укрепленным на мосту баланса верхней накладкой и вращающимся вокруг накладки. Изменяя длину волоска, он регулирует период колебаний баланса. Для фрикционного передвижения градусника последний снабжен прорезью. В наружный выступ его вмонтирован замок из латуни (сапожок) со штифтом для
часов с плоским волоском или двумя штифтами для часов, в которых наружный полувиток волоска поднят над его плоскостью (волосок Бреге). Штифты градусника взаимодействуют с наружным витком волоска.

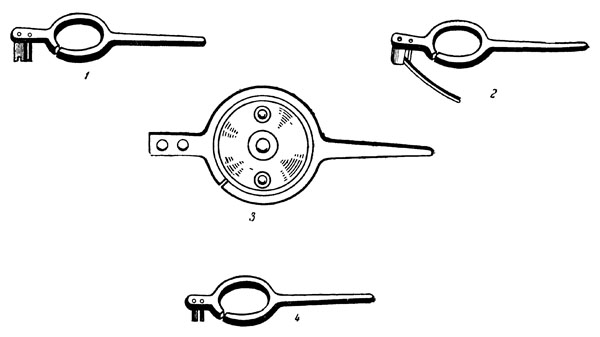

Рис. 11. Градусники:
1 — градусник с замком для плоского волоска; 2 — градусник с находящимся внутри замка первым витком волоска; 3 — градусник с верхней накладкой; 4 — градусник с двумя штифтами для волоска (Бреге)







Колодка, колонка и волосок. Для закрепления конца внутреннего витка волоска на оси баланса служит колодка, а для закрепления конца наружного витка волоска в мосту баланса — колонка.

На ось баланса надевается латунная колодка с закрепленной в ней спиралью. Колодка насажена на ось сравнительно туго, но так, чтобы ее можно было поворачивать в любую сторону или снять с оси баланса, для чего в ней сделан очень узкий разрез, благодаря которому колодка пружинит. Колодка по высоте и диаметру равна уступу на оси баланса, на который она насажена. Чтобы легче было насадить колодку на уступ, отверстие колодки с нижней стороны имеет фаску. Для облегчения съема колодки с уступа, на котором она закреплена, наружный край ее внизу закруглен. Сбоку колодки высверлено отверстие, куда вставлен внутренний конец волоска, закрепленный штифтом.





Наружный конец волоска заштифтован в колонке, основные конфигурации которой показаны на рис. 12: 1АБ — латунная колонка со стержнем,

туго входящим в отверстие выступа моста баланса; 2АБ — трехугольная стальная колонка, входящая в отверстие выступа моста баланса и закрепленная сбоку винтом; ЗАБ — стальная колонка с шейкой и шляпкой; ЗВ — колонка на выступе моста, прижимаемая стальной скобкой и закрепленная двумя винтами.


Волосок, проделывая большую работу, совершает за час 18 000 колебаний. Скручиваясь, он как бы собирает в себе энергию, затраченную балансом, л в какой-то момент останавливает колебательное движение баланса, затем, стремясь вернуться в первоначальное положение, разворачивается, сообщая балансу движение в обратном направлении. Так возникает последовательный цикл колебательных движений баланса и волоска.

Существуют плоский волосок и волосок Бреге.

Плоский волосок имеет три существенных недостатка:

1) при полностью заведенной пружине часы неминуемо спешат, при ослабевающей пружине, т. е. почти к концу завода, часы начинают отставать;

2) плоский волосок развертывается неравномерно;

3) участок волоска от замка регулятора до моста крепления наружного витка в колонке во время работы несколько деформируется.

Два последних фактора отрицательно влияют на работу как волоска, так и баланса, отсюда и на точность хода часов.

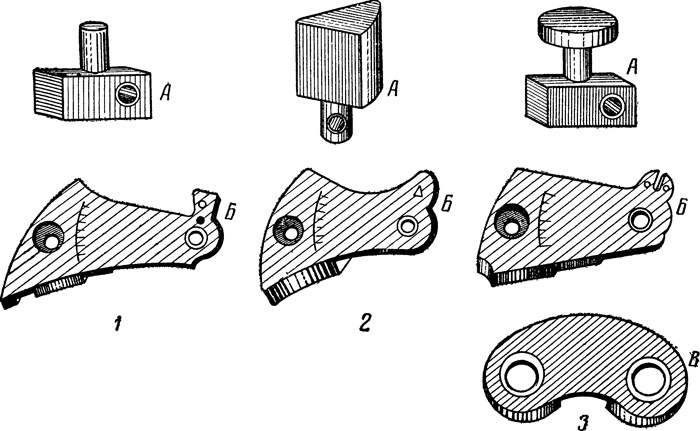

Рис. 12. Колонки волосков и мосты:
1 — с посадкой на штифт; 2 — с посадкой на призму; 3 — с посадкой в паз









Над усовершенствованием волоска работал часовой мастер Авраам Луи Бреге (1747—1823 гг.), который изобрел волосок особой формы, названный его именем.

Волосок Бреге отличается от плоского тем, что наружный виток у него отогнут вверх и поднят над плоскостью остальных витков. Он не имеет вышеперечисленных недостатков, свойственных плоскому волоску, и тем самым обеспечивает большую точность хода часов.

Произвольное вибрирование волоска Бреге сведено до минимума. Первый его виток, находящийся между штифтами регулятора, во время хода часов почти не изгибается, потому что радиус у первого витка меньше и штифты регулятора стоят ближе к колонке. Такой волосок концентрически и равномерно разворачивается во все стороны от оси баланса. Влияние регулятора на точность хода часов (если переставлять его с одного деления на другое) более чувствительно при волоске Бреге, чем при плоском волоске.

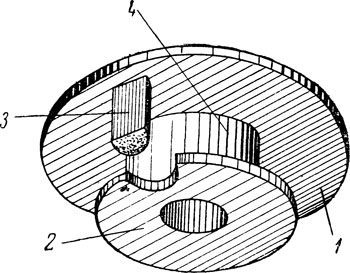

Рис. 13 Двойной анкерный ролик:
1 — импульсный ролик; 2 — предохранительный ролик; 3 — эллипс; 4 — соединительная втулка







Рис. 14. Эллипс





Двойной ролик. Для закрепления эллипса и предохранения анкерной вилки от самопроизвольного перемещения служит двойной ролик (рис. 13).



Двойной ролик изготовлен из одного куска стали или латуни и состоит из верхнего (импульсного) ролика и нижнего (предохранительного), соединенных между собой втулкой. Диаметр импульсного ролика в два раза больше предохранительного. В верхний ролик вмонтирован импульсный камень — эллипс. Двойной ролик плотно насажен на ось баланса.

В предохранительном ролике сделан вырез, чтобы в него могло входить острие копья анкерной вилки, когда баланс находится в равновесии, что способствует свободному проходу копья во время перемещения вилки с одной стороны на другую.



Эллипс. Эллипс входит в соприкосновение с рожками анкерной вилки и служит для передачи импульса от вилки к балансу при переходе вилки из одного крайнего положения в другое. Обычно эллипс изготовляют из искусственного рубина или сапфира, но иногда бывают и стальные эллипсы. Эллипсы имеют в сечении различную форму, чаще всего полукруглую (рис. 14).
